SSCH11-25000/50000 ±0.2%FS 11kW 64Nm 50000rpm Высокая точность Низкая стоимость Турбореактивный двигатель Система испытательной скамейки для измерения производительности авиационного двигателя

Описание продукта

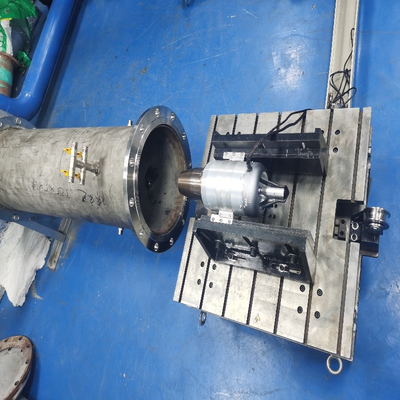

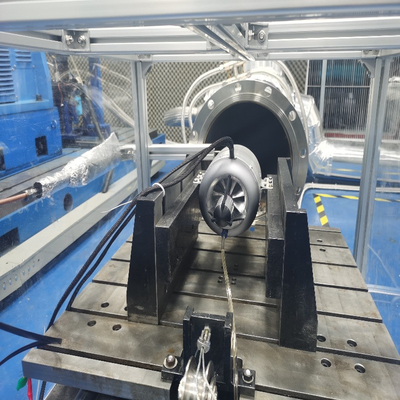

Платформа испытаний установки турбореактивного двигателя используется для испытаний тяги турбореактивного двигателя. Платформа испытаний состоит в основном из слайда с низким сопротивлением, крепежа для установки двигателя,и устройство для измерения тяги.

1. Сдвижный стол с низким сопротивлением:
Сдвижная платформа разделена на основу и сдвижную платформу, а между базой и сдвижной платформой установлена линейная сдвижная рельса с низким коэффициентом трения;База может прямо присоединиться к планшету; Плоскость между основанием и скользящей платформой обрабатывается таким образом, чтобы плоскость каждой плоскости была не менее 0,02 мм.
Линейный подшипник, установленный в нижней части скользящей платформы, обеспечивает относительную параллельность во время установки, а параллельность скользящей рельсы обеспечивается ≤ 0.02 мм с помощью механической обработки и позиционирования.

2. Устройство измерения тяги:
Устройство для измерения тяги состоит в основном из немецких высокоточных датчиков и соединителей HBM для измерения тяги с точностью датчика не ниже уровня C3.Измерительное устройство напрямую подключено к скользящей платформе в прямой линии, точно измеряя тягу/напряжение платформы, поскольку она имеет тенденцию двигаться; Платформа оснащена двумя комплектами устройств измерения тяги, установленных на обоих концах нижней части платформы;Один набор используется для измерения, а другой набор используется для калибровки.

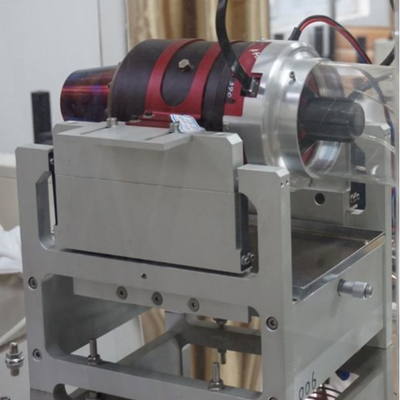

3. Подвеска для установки двигателя:
Подвеска для установки изготовлена из высококачественного алюминиевого сплава, обработанного в целом, обеспечивающего его общую жесткость и прочность; один конец подвески закреплен на скользящей платформе,и другой конец подключен к двигателюНа скобке установлено адаптерное устройство, и когда пользователи заменяют двигатель, им нужно только заменить адаптерное устройство, чтобы удовлетворить потребности различных двигателей в стыковке и испытаниях.

Технические параметры

Структура и состав

Структура кабины на большой высоте
1Внутренняя стена лаборатории: изготовлена из передовой антимагнитной нержавеющей стали;
2. Внешняя поверхность кабины: покрыта высокопрочным порошком;
3. уплотнение: с использованием продвинутой силиконовой резины уплотнения, он может быть протестирован в течение длительного времени;
4- изоляционный материал кабины: изготавливается из огнеупорной полиуретановой пены и хлопка из стекловолокна, с хорошим изоляционным эффектом.
5Дверь кабины: она имеет круговое ручное открытие и оснащена механизмом ручной блокировки;
6Внешний вид: двери синего цвета RAL5015 и кабины серого цвета RAL7035;
7Окно наблюдения: состоит из нескольких слоев взрывостойкого стекла, имеет характеристики теплостойкости, морозостойкости, росостойкости и хорошей светопроницаемости;
8. Осветительное оборудование: осветительные устройства устанавливаются внутри испытательной коробки и используют безопасное напряжение.
9. изоляционные материалы, охлаждающая жидкость, смазочное масло и т.д. кабины отвечают экологическим требованиям, а охлаждающая жидкость и смазочное масло будут обработаны для предотвращения утечки;

Выпускная линия
Выхлопная труба состоит из адаптерной секции, измерительной секции, охладителя выхлопных газов, гофрированных труб и соединительных труб.и выхлопный охладитель корпуса обрабатываются в целом с использованием 304 нержавеющей сталиДругие трубопроводы изготовлены из 304 труб из нержавеющей стали и сварные фланцами.и соединители для измерения общего давления, равномерно расположенные вдоль окружности на сечении измеренияКоннекторы используют плавники для рассеивания тепла, чтобы обеспечить, чтобы температура сиденья датчика не превышала 70 oC.Тепловое расширение и сокращение трубопровода поглощается волновой трубойТрубопровод использует изоляционную структуру, состоящую из трех слоев 304 листов нержавеющей стали для изоляции.

Трубопровод для введения воздуха
Измерительная труба для входа двигателя используется для измерения общего давления, статического давления, общей температуры и других параметров входа двигателя.Диаметр этого измерения составляет DN150, и максимальная скорость потока менее 20 м/с.
В трубе для измерения ввода двигателя используется стеновое отверстие для измерения статического давления, зонд для измерения общего давления и капот общей температуры для измерения общей температуры.Общий температурный измерительный капот и общий зонд измерения давления расположены поэтапно.
Для подключения впускной трубы двигателя требуется регулируемая соединительная труба.Так что регулирующая соединительная труба для различных испытаний двигателя также отличается и должна быть специально сделана.

Профиль компании

Seelong Intelligent Technology (Luoyang) Co., Ltd является высокотехнологичным предприятием, специализирующимся на измерении, управлении, проектировании, производстве оборудования,и услуги по продаже энергетических систем в различных областях, таких как аэрокосмическая промышленность, автомобильной промышленности и новой энергетики; Компания расположена в красивом городе Луоян.

Seelong специализируется на исследованиях и разработках, производстве и обслуживании испытательного оборудования для новых энергетических двигателей, гибридных силовых систем, двигателей, трансмиссий и многого другого.Основные продукты включают электрический динамометр, система измерения и управления, источник питания постоянного тока и система гарантии состояния.придерживаться бизнес-философии выживания качества и развития услуг, предоставляя пользователям различные виды энергетических технологий измерения и управления решения в различных областях.

Продвинутая философия дизайна Seelong и богатый опыт работы в отрасли дают компании технологическое преимущество перед конкурентами в той же отрасли,и продукция компании может лучше удовлетворить реальный спрос на рынкеСилунг смело вводит новые технологии, при этом ценит собственные технологические достижения и развитие.он установил долгосрочные и углубленные отношения сотрудничества со многими отечественными исследовательскими учреждениями, такими как Университет Циньхуа и Университет Шаньдун.Он прошел сертификацию CE, сертификацию системы качества ISO9001, сертификацию предприятия уровня AAA, получил более десяти патентов на изобретения и два авторских права на программное обеспечение.Компания предоставила профессиональное оборудование и услуги более чем сотне пользователей как внутри страны, так и за рубежом.Предприятие завоевало доверие отечественных и зарубежных клиентов своей экономичной продукцией и высококачественными услугами и установило долгосрочное стратегическое партнерство.

Компания всегда придерживается бизнес-философии "принятия технологических инноваций в качестве своей миссии и качественного обслуживания в качестве своей цели",постоянно превосходящий передовой уровень в той же отрасли, интегрируясь в мир, измеряя и контролируя будущее, и создавая высококачественные продукты.надежность, и добавленной стоимости.

Все сотрудники Seelong Intelligent Technology (Luoyang) Co., Ltd. тепло приветствуют искреннее сотрудничество отечественных и зарубежных клиентов и работают вместе для будущего и общего развития.

Сертификаты компаний

Упаковка и перевозка

Частые вопросы

В: Каково минимальное количество заказов для нашего сотрудничества?
О: Мы поддерживаем небольшой заказ на 1 шт. для продуктов на складе.
Вопрос: Как я могу узнать больше о продуктах?
О: Пожалуйста, оставьте свой адрес электронной почты, и мы отправим вам электронную книгу образцов.
Вопрос: Каков срок оплаты?
О: Обычно 40% T/T депозит, оплата в полном объеме до отправки.
Вопрос: Сколько времени требуется для выполнения моих заказов?
О: Производственный цикл динамометров составляет 6-8 недель, производственный цикл датчиков - 2-3 недели, другие продукты, пожалуйста, свяжитесь с нами.
Вопрос: Как мы получим общее решение испытательной скамьи?
Ответ: Оставьте нам свой адрес электронной почты, наш технический персонал свяжется с вами о детальном плане.
Вопрос: Могу ли я посетить вашу фабрику?
О: Конечно, вас всегда тепло приветствуют.
