Испытательный стенд подшипников состоит из следующего оборудования: Система станины, Блок привода серводвигателя, Система испытательной нагрузки, Система циркуляции смазочного масла подшипников, Испытательные инструменты и Электрические системы и системы управления.
2) Защита от утечки: защита от утечки по току, IΔn ≤30 мА, время срабатывания ≤0,1 с, емкость 10 А.
3) Регулятор: Оснащен регулятором скорости переменного тока, обеспечивающим регулируемую мощность двигателя.
4) Регистратор данных: Настроен регистратор данных для сбора экспериментальных данных.
5) Экспериментальный механизм: включая номинальный диаметр подшипника качения, пролет, тип подшипника качения, подвижное сиденье подшипника качения, устройство радиальной нагрузки подшипника качения и т. д.
6) Датчики: Оснащены несколькими датчиками, включая датчик радиальной нагрузки подшипника качения, датчик общей радиальной нагрузки, датчик общей осевой нагрузки, датчик осевой нагрузки левого и правого подшипников качения и т. д., для измерения характеристик подшипников при различных нагрузках.
SYJ-d20-60 10000 об/мин Технические параметры испытательного стенда подшипников
| Технические показатели |
Значения |
| Количество одновременно испытываемых подшипников |
2 |
| Внутренний диаметр испытываемого подшипника |
φ20 мм-φ60 мм |
| Наружный диаметр испытываемого подшипника |
φ100 мм-φ150 мм |
| Максимальная осевая испытательная нагрузка |
0-50 кН, точность ±3% (каждый комплект подшипников может быть нагружен в соответствии с пробегом) |
| Максимальная радиальная испытательная нагрузка |
0 -100 кН, точность ±3% (каждый комплект подшипников, статическая нагрузка, нагрузка регулируется) |
| Максимальная скорость |
100-10000 об/мин (скорость регулируется), замкнутый контур управления, точность управления ±2% |
| Режим загрузки |
Режим автоматической или ручной регулировки, режим предварительно запрограммированного спектра нагрузки, режим скорости |
| Вспомогательные подшипники |
Принудительная смазка тонким маслом
|
SYJ-d20-60 10000 об/мин Основные компоненты испытательного стенда подшипников

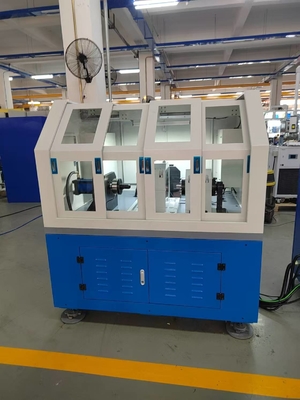

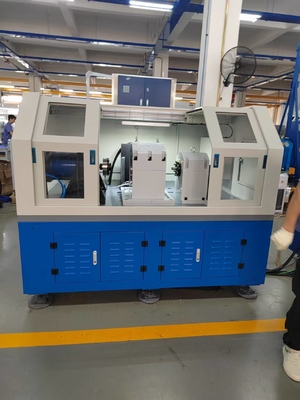

Испытательная машина для определения срока службы подшипников SYJ-d20-60 в основном состоит из станины, испытательного корпуса, системы привода, системы нагрузки, системы смазки, системы воздушного охлаждения, системы электроуправления и программного обеспечения, как показано на рисунке 1.
Рисунок 1 (Общая конфигурация испытательного стенда подшипников для железной дороги)
1) , рассматриваемая как основа испытательного стенда подшипников для железной дороги, изготовлена из ковкого чугуна, что может обеспечить стабильность испытательного стенда при высокоскоростном вращении и работе с большой нагрузкой.
является основной частью испытательного стенда подшипников для железной дороги, и его структура является ключом к технологии испытательного стенда подшипников для железной дороги. , рассматриваемая как основа испытательного стенда подшипников для железной дороги, изготовлена из ковкого чугуна, что может обеспечить стабильность испытательного стенда при высокоскоростном вращении и работе с большой нагрузкой.2)
Корпус испытательного стендаКорпус испытательного стенда
является основной частью испытательного стенда подшипников для железной дороги, и его структура является ключом к технологии испытательного стенда подшипников для железной дороги. Рисунок 2 состоит из устройства нагрузки, системы испытательного вала, испытываемого подшипника, механизма нагрузки и т. д.Рисунок 2Оснастка для испытания подшипников
3)
Система привода
Приводной двигатель использует серводвигатель, который использует управление с замкнутым контуром по скорости. Двигатель передает скорость и крутящий момент на испытательный шпиндель. Мощность двигателя составляет 37 кВт, а характеристическая кривая двигателя выглядит следующим образом.Соответствует характеристикам испытания: Диапазон скорости управления двигателем 100～±2000 об/мин.
Характеристическая кривая серводвигателя
4)
Система нагрузки

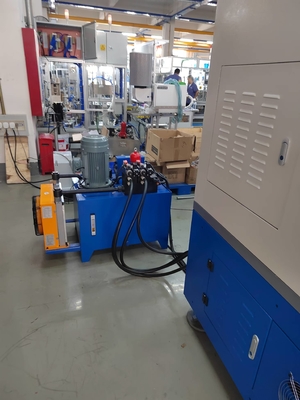

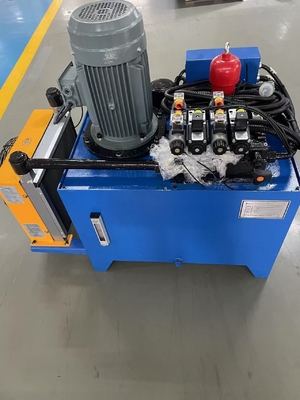

Система нагрузки использует режим замкнутого контура гидравлического сервоклапана. Система гидравлической нагрузки будет размещена за пределами корпуса испытательного стенда, что удобно для обслуживания и отвода тепла. Система гидравлической нагрузки является важной частью электрогидравлической системы нагрузки с замкнутым контуром.5)
Система смазки
Система смазки - это система смазки подшипников оборудования. Чтобы удовлетворить требования к смазке подшипников оборудования, система смазки должна быть оснащена насосами подачи и возврата масла.6)
Система управления и электрические части

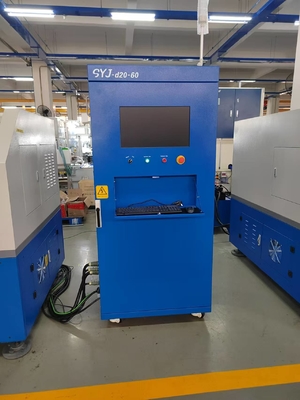

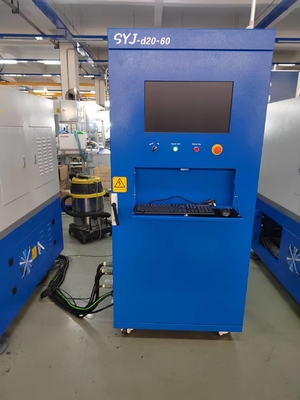

Система управления состоит из программируемого контроллера Omron, программируемого терминала управления, блока привода преобразования частоты, различных датчиков (температура, скорость, давление, вибрация), блоков сбора данных, двигателей и т. д.7)
Система воздушного охлаждения
В осевом вентиляторе используется осевой вентилятор со сверхнизким уровнем шума, произведенный компанией Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, с объемом воздуха 15800 м3/ч, скоростью ветра 10 м/с и регулируемой скоростью подачи воздуха.SYJ-d20-60 10000 об/мин Испытательный стенд подшипников
Области применения
Охватывает производство подшипников и отрасли с высокими требованиями к надежности подшипников: производство подшипников (НИОКР, контроль качества), автомобили (подшипники ступиц/коробок передач), аэрокосмическая промышленность (подшипники двигателей), железнодорожный транспорт (подшипники колесных пар), строительная техника (подшипники для тяжелых нагрузок), ветроэнергетика (подшипники шпинделей), прецизионные станки (подшипники шпинделей) и т. д. Профиль компании
Компания Seelong Intelligent Technology (Luoyang) Co., Ltd. является высокотехнологичным предприятием, специализирующимся на измерении, контроле, проектировании, производстве и предоставлении услуг по продажам для систем силовой техники в различных областях, таких как аэрокосмическая промышленность, автомобилестроение и новая энергетика; Компания расположена в прекрасном городе пионов Лоян.
Seelong специализируется на исследованиях и разработках, производстве и обслуживании испытательного оборудования для двигателей на новой энергии, гибридных силовых установок, двигателей, трансмиссий и многого другого.
Наша основная продукция включает в себя электрические динамометры, системы измерения и управления, источники питания постоянного тока и системы обеспечения рабочих условий. Seelong имеет полную систему продаж и обслуживания, придерживаясь философии бизнеса
п редостав лениек ачественных услуг для выживания и постоянного развитиядля развития, и предоставление пользователям различных типов решений для измерения и управления силовой техникой в различных областях.Передовая философия проектирования и богатый отраслевой опыт Seelong дают компании технологические Преимущества перед конкурентами в той же отрасли, и продукция компании может лучше соответствовать фактическим потребностям рынка. Seelong смело внедряет инновации. Придавая значение собственным технологическим прорывам и развитию, она установила долгосрочные и углубленные отношения сотрудничества с несколькими отечественными исследовательскими институтами, такими как Университет Цинхуа и Шаньдунский университет. Она прошла сертификацию CE, сертификацию системы качества ISO9001, сертификацию предприятий уровня AAA, получила более десяти патентов на изобретения и два авторских права на программное обеспечение. Она предоставила профессиональное оборудование и услуги более чем сотне пользователей как внутри страны, так и за рубежом. Предприятие завоевало доверие отечественных и зарубежных клиентов своей экономичной продукцией и высококачественными услугами и установило долгосрочное взаимовыгодное стратегическое партнерство.Сертификаты компанииУпаковка и доставкаЧасто задаваемые вопросыВ: Каков минимальный объем заказа для нашего сотрудничества?
