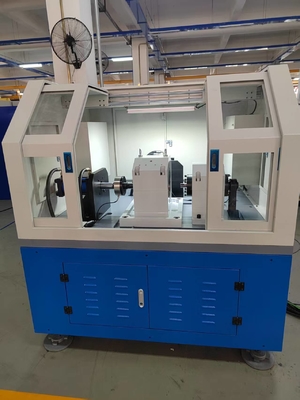

SYJ-d60-120 5000 оборотов в минуту Испытательная скамейка подшипников для измерения подшипников внутреннего диаметра 60-120 мм

Основные компоненты испытательного стенда подшипников SYJ-d60-120

Испытательная машина для испытания подшипников на долговечность S   SYJ-d60-120 в основном состоит из станины, испытательного корпуса, системы привода, системы нагрузки, системы смазки, системы воздушного охлаждения        системы, системы электроуправления и программного обеспечения, как показано на рисунке 1.

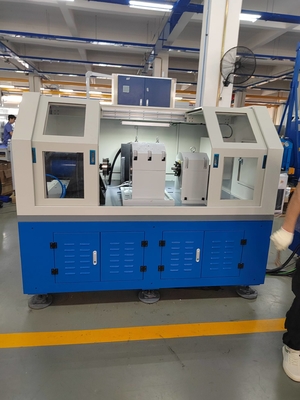

                                   Рисунок 1 (Общая конфигурация испытательного стенда железнодорожных подшипников)

1) Матрица

является основной частью испытательного стенда железнодорожных подшипников, и его структура является ключом к технологии испытательного стенда железнодорожных подшипников. , рассматриваемая как основа испытательного стенда железнодорожных подшипников, изготовлена из ковкого чугуна, что может обеспечить стабильность испытательного стенда при высокоскоростном вращении и работе с большой нагрузкой.2) Корпус испытательного стенда

Корпус испытательного стенда

является основной частью испытательного стенда железнодорожных подшипников, и его структура является ключом к технологии испытательного стенда железнодорожных подшипников. Рисунок 2 состоит из устройства нагрузки, системы испытательного вала, испытательного подшипника, механизма нагрузки и т. д.Рисунок 2Оснастка для испытания подшипников

3) Система привода

Приводной двигатель использует серводвигатель, который использует управление с замкнутым контуром по скорости. Двигатель передает скорость и крутящий момент на испытательный шпиндель. Мощность двигателя составляет 37 кВт, а характеристическая кривая двигателя выглядит следующим образом.

Соответствует характеристикам испытаний: диапазон регулирования скорости двигателя 100～±2000 об/мин.

Характеристическая кривая серводвигателя

4) Система нагрузки

Система нагрузки использует режим замкнутого контура гидравлического сервоклапана. Система гидравлической нагрузки будет размещена за пределами корпуса испытательного стенда, что удобно для обслуживания и отвода тепла. Система гидравлической нагрузки является важной частью электрогидравлической системы сервонагрузки с замкнутым контуром.

5) Система смазки

Система смазки - это система смазки подшипников оборудования. Чтобы соответствовать требованиям к смазке подшипников оборудования, система смазки должна быть оснащена насосами подачи и возврата масла.

6) Система управления и электрические части

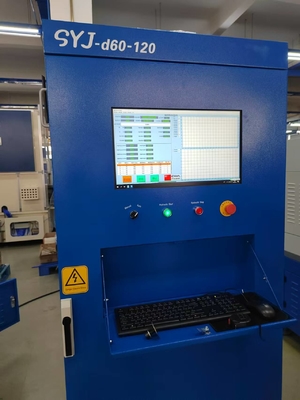

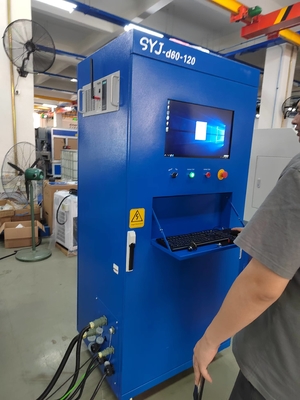

Система управления состоит из программируемого контроллера Omron, программируемого терминала управления, блока привода преобразования частоты, различных датчиков (температура, скорость, давление, вибрация) блоков сбора данных, двигателей и т. д.

7) Система воздушного охлаждения

В осевом вентиляторе используется осевой вентилятор со сверхнизким уровнем шума, произведенный компанией Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, с объемом воздуха 15800 м3/ч, скоростью ветра 10 м/с и регулируемой скоростью подачи воздуха.

Технические параметры испытательного стенда подшипников SYJ-d60-120 5000 об/мин

Технические показатели

Значения

Профиль компании2) Защита от утечек: защита от утечек по току, IΔn ≤30 мА, время срабатывания ≤0,1 с, емкость 10 А.

3) Регулятор: Оснащен регулятором скорости двигателя переменного тока для обеспечения регулируемой мощности двигателя.

4) Регистратор данных: Настроен регистратор данных для сбора экспериментальных данных.

5) Экспериментальный механизм: включая номинальный диаметр подшипника качения, пролет, тип подшипника качения, подвижное сиденье подшипника качения, устройство радиальной нагрузки подшипника качения и т. д.

6) Датчики: Оснащены несколькими датчиками, включая датчик радиальной нагрузки подшипника качения, датчик общей радиальной нагрузки, датчик общей осевой нагрузки, датчик осевой нагрузки левого и правого подшипников качения и т. д., для измерения характеристик подшипника при различных нагрузках.

Испытательный стенд подшипников SYJ-d60-120 5000 об/мин

Области примененияОхватывает производство подшипников и отрасли с высокими требованиями к надежности подшипников: производство подшипников (НИОКР, контроль качества), автомобили (подшипники ступиц/коробок передач), аэрокосмическая промышленность (подшипники двигателей), железнодорожный транспорт (подшипники колесных пар), строительная техника (подшипники для тяжелых нагрузок), ветроэнергетика (подшипники шпинделей), прецизионные станки (подшипники шпинделей) и т. д.

Профиль компании Компания Seelong Intelligent Technology (Luoyang) Co., Ltd. является высокотехнологичным предприятием, специализирующимся на измерении, контроле, проектировании, производстве и предоставлении услуг по продажам для систем силовой инженерии в различных областях, таких как аэрокосмическая промышленность, автомобилестроение и новая энергетика; Компания расположена в прекрасном городе пионов Лоян.

Seelong специализируется на исследованиях и разработках, производстве и обслуживании испытательного оборудования для двигателей новой энергии, гибридных силовых установок, двигателей, трансмиссий и многого другого.

Наша основная продукция включает в себя электрические динамометры, системы измерения и управления, источники питания постоянного тока и системы обеспечения рабочих условий. Seelong имеет полную систему продаж и обслуживания, придерживаясь философии бизнеса

п

редоставлениеf ine q uality s ervices for s urviv k and k eep ing on r enovation for development, и предоставление пользователям различных типов решений для измерения и управления силовой инженерией в различных областях.Передовая философия проектирования Seelong и богатый отраслевой опыт дают компании технологические Преимущества перед конкурентами в той же отрасли, и продукция компании может лучше соответствовать фактическим потребностям рынка. Seelong смело внедряет инновации. Придавая значение собственным технологическим прорывам и развитию, она установила долгосрочные и углубленные отношения сотрудничества с несколькими отечественными исследовательскими институтами, такими как Университет Цинхуа и Шаньдунский университет. Она прошла сертификацию CE, сертификацию системы качества ISO9001, сертификацию предприятий уровня AAA, получила более десяти патентов на изобретения и два авторских права на программное обеспечение. Она предоставила профессиональное оборудование и услуги более чем сотне пользователей как в стране, так и за рубежом. Предприятие завоевало доверие отечественных и зарубежных клиентов своей экономичной продукцией и высококачественными услугами и установило долгосрочное взаимовыгодное стратегическое партнерство.Все сотрудники Seelong Intelligent Technology (Luoyang) Co., Ltd. тепло приветствуют искреннее сотрудничество со стороны отечественных и зарубежных клиентов и работают вместе ради будущего и общего развития.
