500 кВт Одно-к-одному принудительное охлаждение воздухом коробка передач и осей испытания производительности и надежности испытания скамейки

 500 кВт Одно-к-одному принудительное охлаждение воздухом коробка передач и осей испытания производительности и надежности испытания скамейки

Испытатель производительности коробки передач мощностью 500 кВт является устройством, специально используемым для оценки производительности и надежности таких компонентов, как трансмиссии и приводы.Он может реализовать множество тестов, таких как эффективность, энергоэффективность, всеобъемлющая производительность и долгосрочная надежность испытуемых деталей.

Испытательная скамейка прочности коробки передач мощностью 500 кВт в основном состоит из следующих ключевых частей: система входного динамиметра с функциями управления и загрузки;Система выходной динамометров, которая может реализовать загрузку и обратное движениеИнвертор переменной частоты, способный передавать электрическую энергию обратно в электрическую сеть; система управления, отвечающая за общее регулирование;компонент сбора данных для записи различных параметров; механическая рамка скамейки, которая поддерживает общую конструкцию; оборудование нефтяной станции, обеспечивающее гарантию смазки;и устройство видеонаблюдения, которое отслеживает состояние работы в режиме реального времени.

1.500 кВт Одно-к-одному принудительное охлаждение воздухом коробка передач и осей испытания производительности и надежности испытания скамейки Компоненты

• Система входного динамометра(привод и нагрузка): с одной стороны, он обеспечивает подачу мощности в коробку передач для моделирования рабочего состояния двигателя; с другой стороны,может наносить нагрузку для моделирования сопротивления транспортного средства при движении, чтобы проверить производительность и долговечность коробки передач при различных нагрузках.
• Система выходной динамит(нагрузка и управление): используется в основном для поглощения мощности коробки передач, а также может управлять коробкой передач в обратном направлении для моделирования торможения транспортного средства, спуска и других условий работы,и далее всесторонне испытать производительность коробки передач.

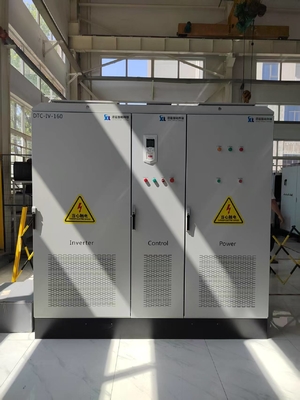

• Система переменного частотного инвертора: Он может перерабатывать электрическую энергию, вырабатываемую во время испытания, и подавать ее обратно в электрическую сеть, реализуя переработку энергии, снижая стоимость испытания,и сокращение потерь энергии и воздействия на окружающую среду.

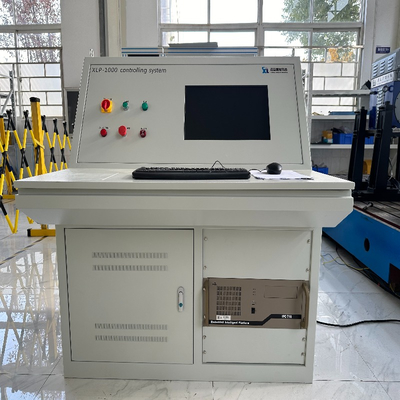

• Система управления: Он является "мозгом" испытательной скамьи и отвечает за установку параметров испытания (таких как скорость, крутящий момент, скорость передачи и т.д.), контролирует скоординированную работу различных систем,и обеспечение того, чтобы испытание проводилось точно и стабильно в соответствии с заранее установленными процедурами..

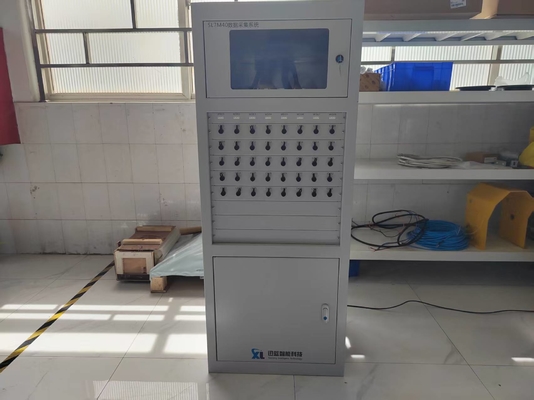

• Система сбора данных: собирает различные данные в процессе испытания в режиме реального времени, такие как скорость, крутящий момент, температура, давление, вибрации и т.д.,и выполняет предварительную обработку и хранение данных, чтобы обеспечить основу для последующего анализа и оценки.

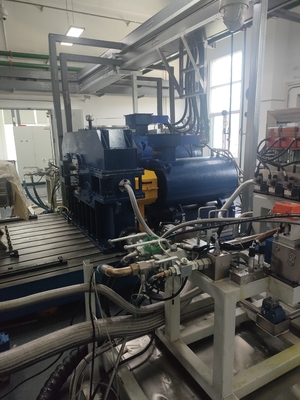

• Механическая система испытательной скамейки: включая основу, скобку, соединительный вал и другие конструктивные компоненты, используемые для крепления коробки передач, динамометра и другого оборудования, обеспечивающих точное соединение и стабильную работу между компонентами,и уменьшить влияние вибрации и смещения на результаты испытаний.

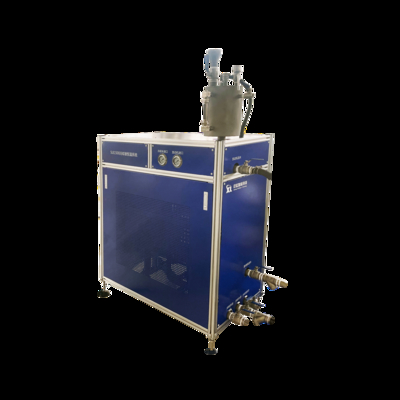

• Система заправочной станции: обеспечивает смазочное масло для коробки передач, контролирует такие параметры, как температура масла и давление масла, обеспечивает работу коробки передач в соответствующих условиях смазки,и может также оценивать состояние износа коробки передач с помощью мониторинга показателей, таких как загрязнение маслом.
• Система видеонаблюдения: мониторинг в режиме реального времени рабочего состояния испытательной скамьи и изменений внешнего вида коробки передач, позволяющий своевременно обнаруживать аномальные условия (такие как утечка масла, аномальный шум,повреждение компонента, и т. д.) для обеспечения безопасности испытательного процесса.

2.500 кВт Одно-к-одному принудительное охлаждение воздухом коробка передач и осей испытания производительности и надежности испытания скамейкиРабочий принцип

Перед началом испытания оператор устанавливает параметры испытания через интерфейс человек-машина, а система управления отправляет инструкции системе привода и системе нагрузки.Система привода приводит коробку передач к работе в соответствии с заранее установленной скоростью и кривой крутящего момента, и система нагрузки загружает симулируемую нагрузку в реальном времени в соответствии с требованиями испытания.Система сбора данных собирает различные параметры работы коробки передач с интервалами миллисекунд и передает их в систему управления.Система управления использует алгоритм управления с закрытым циклом для регулирования привода и выхода нагрузки в режиме реального времени, чтобы обеспечить стабильность условий испытания.

Система видеонаблюдения синхронно записывает экран работы коробки передач, а система испытаний уплотнения выполняет испытание уплотнения коробки передач в течение определенной фазы испытания.программное обеспечение для обработки данных выполняет многомерный анализ огромного количества собранных данных для расчета ключевых показателей, таких как эффективность передачи коробки передач., вибрационный спектр и герметичность.Система автоматически генерирует протокол испытания и проводит всеобъемлющую оценку и оценку производительности коробки передач путем сравнения ее со стандартной базой данных..

3.500 кВт Одно-к-одному принудительное охлаждение воздухом коробка передач и осей испытания производительности и надежности испытания скамейкиОкружающая среда и условия использования

• Требования к источнику питания: 380V±10%, 220V±10% питания переменного тока, частота 50Hz±1Hz.Оборудованы трехфазным изоляционным трансформатором и устройством для подавления гармонических колебаний, чтобы гарантировать, что уровень гармонического искажения электросети составляет менее 5%.В то же время он оснащен бесперебойным питанием UPS, которое может обеспечить гарантию 30 минут экстренного питания.

• Условия окружающей среды: оборудование должно быть установлено в лаборатории с постоянной температурой и влажностью, с температурой окружающей среды от -10°C до 45°C и относительной влажностью ≤85%.Полы лаборатории должны быть изолированы от вибраций., с максимальным ускорением вибрации менее 5 м/с2.лаборатория должна быть оснащена высокоточной системой кондиционирования воздуха с охлаждающей мощностью не менее 20 кВт , и должно быть зарезервировано достаточное пространство для вентиляции.

4. 500 кВтИспытание производительности коробки передач и оси и испытание надежностиТехнические параметры

SSCD500 - 1500/3800 Технические параметры электрического динамометра

SSCD500 - 300/760 Технические параметры электрического динамометра

5. 500 кВтИспытание производительности коробки передач и оси и испытание надежностиСправочные стандарты

QC/T 568-2019 Технические требования и методы испытаний на базе для автомобильных механических трансмиссий

QC/T-291-2023 "Требования к производительности и методы испытаний на базе для автомобильных механических сборов корпусов для переноса"

6. 500 кВтИспытание производительности коробки передач и оси и испытание надежностиОбласти применения

• Аэрокосмическая область: used for performance testing of precision gearboxes such as aircraft engine reducers and helicopter main reducers to meet reliability verification requirements under extreme conditions such as high temperature, высокое давление и высокая скорость.

• Промышленность новых энергетических транспортных средств: адаптировать к исследованиям, разработке и испытаниям новых компонентов трансмиссии, таких как редукторы для электромобилей и гибридные трансмиссии,поддержка сценариев электрификации и интеллектуальных испытаний, и помогают улучшить производительность силовых систем новых энергетических транспортных средств.

• Производство высококлассного оборудования: обслуживание испытаний производительности коробки передач станков-инструментов с ЧПУ, промышленных роботов,автоматизированные производственные линии и другое оборудование для обеспечения точности передачи и стабильности работы высококлассного оборудования.

• Поле железнодорожного транзита: Применяется для испытания производительности скоростных железнодорожных и метрополитенных трансмиссионных короб,моделирование сложных условий нагрузки во время работы поезда для обеспечения безопасной и надежной работы оборудования для железнодорожного транзита.

• Судостроительная промышленность: Оценка характеристик коробки передач судового привода и коробки передач палубных машин для удовлетворения особых условий работы, таких как высокая нагрузка и сильная коррозия в морской среде

7. Выставка

С 24 по 26 октября,2024, Российская международная выставка испытаний и контроля была успешно проведена в Московском международном конференц-центре "Клокус".Testing Control - это международная выставка испытаний и контроля, организованная известной российской выставочной компанией MVK., который проводится ежегодно в России.

Как крупнейшая и самая влиятельная выставка оборудования для испытаний и контроля в России.Министерство промышленности и торговли Российской Федерации, Комитет по обороне Государственной Думы, Федеральное бюро технического регулирования и метрологии и Государственное бюро экономического развития.В общей сложности на выставке было представлено 10237 посетителей.

Seelong Intelligent Technology (Luoyang) Co., Ltd. участвовала в этой выставке и в основном демонстрировала свои самые продаваемые продукты на российском рынке,такие как испытательные скамейки двигателя и испытательные скамейки трансмиссииКак единственный поставщик оборудования для испытаний силовых систем в Китае, Силун стал одной из главных достопримечательностей этой выставки.оборудование для производства электроэнергии и другие связанные с этим области посетили Силун для связи.

Благодаря этой выставке бренд Seelong стал более узнаваемым в России и обеспечил эффективную платформу для тесного общения с российскими партнерами и клиентами.
