SSCD355-1500-3800 355 кВт Система испытательного стенда для дизельного двигателя с электрическим динамометром

SSCD355-1500-3800 355 кВт Система испытательного стенда с дизельным двигателем и электрическим динамометром



1. SSCD355-1500-3800 355 кВтОписание системы испытательного стенда с дизельным двигателем и электрическим динамометром



Это высокоэффективное испытательное решение, разработанное специально для средних и больших дизельных двигателей (используемых в тяжелых грузовиках, строительной технике и больших генераторных установках), оснащено 355 кВт AC динамометром с импортным высокомощным четырехквадрантным частотно-регулируемым инверторным контроллером. Это позволяет осуществлять как прямую нагрузку, так и обратное торможение, при этом переданная мощность обратно в сеть превышает 85% эффективности. Являясь основой системы измерения и управления XLE-1000, она поддерживает автоматическое выполнение национальных стандартных циклов испытаний или индивидуальных процедур испытаний, интегрирует высокомощный измеритель мгновенного расхода топлива и использует модуль сбора данных для захвата ключевых параметров, таких как крутящий момент и скорость, обеспечивая хранение, анализ и создание стандартизированных отчетов, охватывающих весь процесс испытаний.





2. Технические требования к установке оборудования в мастерской

​

Параметры	Технические показатели	Примечание
Высота над уровнем моря для установки	<1000 м	Предотвратить влияние на рассеивание тепла двигателя
Толщина фундамента оборудования	＞200 мм	Обеспечить равномерную несущую способность
Несущая способность пола цеха	≥4т/㎡	Адаптироваться к распределению веса всей машины
Влажность окружающей среды в цеху	≤85% (без конденсации)	Защитить электрическую изоляцию
Температура окружающей среды в цеху	5°C～40°C	Поддержание точности датчиков
Требования к электропитанию	380В±10% трехфазный 50Гц	Требуется независимое заземление



3. SSCD355-1500-3800 355 кВтСправочные стандарты для системы испытательного стенда с дизельным двигателем и электрическим динамометром



1) GB17691-2018 "Пределы выбросов и методы измерения загрязняющих веществ от дизельных автомобилей большой грузоподъемности": Этот национальный обязательный стандарт определяет пределы и процедуры испытаний твердых частиц и оксидов азота для дизельных двигателей (коммерческие автомобили большой грузоподъемности и внедорожная техника), служа основой для соответствия требованиям по выбросам.



2) GB/T 18297-2001 " Методы испытаний характеристик автомобильных двигателей": Национальный рекомендуемый стандарт, применимый ко всем типам автомобильных двигателей, стандартизирует методы испытаний мощности, экономичности и теплового баланса, а также унифицирует технические спецификации НИОКР и испытаний;



3) GB/T 17692-2003 " Метод испытаний чистой мощности автомобильных двигателей и приводных двигателей": Национальный рекомендуемый стандарт, который разъясняет принципы и методы измерения чистой мощности автомобильных двигателей/приводных двигателей для обеспечения сопоставимости данных о мощности.



4. SSCD355-1500-3800 355 кВтКомпоненты системы испытательного стенда с дизельным двигателем и электрическим динамометром

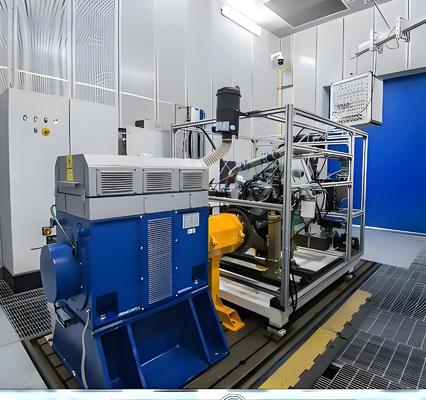

1) Электрический динамометр: Электрический динамометр переменного тока Seelong, оснащенный фланцем крутящего момента немецкой компании HBM T40B, принудительное воздушное охлаждение, поддерживает стабильную работу от 0 до 3800 об/мин.



2) Система частотно-регулируемого инвертора: Инвертор серии ABB ACS880 управляет электрическим динамометром, обеспечивая прямую нагрузку и обратное питание двигателя. Электрическая энергия, генерируемая динамометром, подается непосредственно обратно в сеть через систему частотно-регулируемого инвертора.

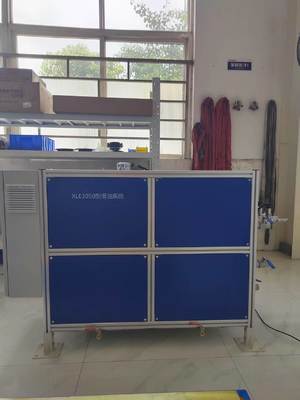

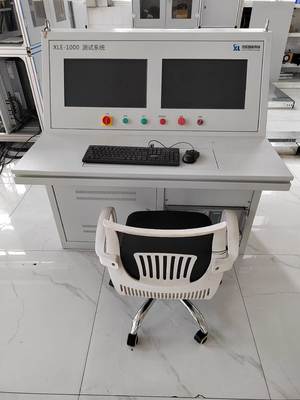

3) XLE-1000 система измерения и управления: используется для общего управления испытательным стендом; система взаимодействует с системой частотно-регулируемого инвертора через шину для завершения настройки и управления различными рабочими условиями испытательного стенда; она использует шину для получения различных собранных параметров, интегрируя при этом внешнее вспомогательное оборудование для достижения централизованной связи и управления; весь процесс испытаний может быть завершен под автоматическим управлением.

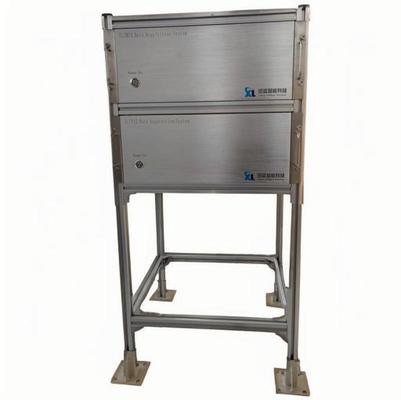

4) Система сбора данных: Она включает в себя датчики температуры, давления и другие датчики, а также поддерживающие модули сбора данных. Ее функция заключается в сборе температуры, давления и других параметров каждого компонента двигателя, а затем передаче собранных данных в систему измерения и управления через интерфейс данных, чтобы реализовать отображение, запись и обработку данных в реальном времени.

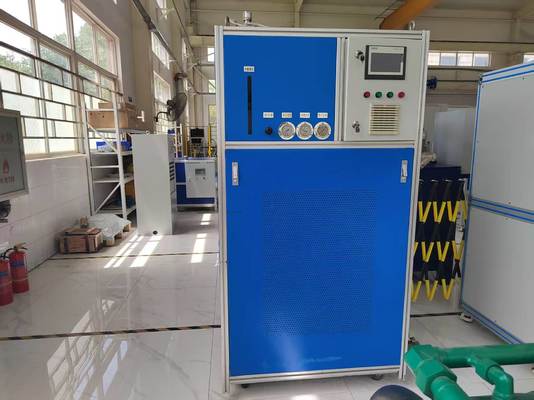

5) Вспомогательное оборудование: устройство постоянной температуры охлаждающей жидкости (±1℃), портативный измеритель мгновенного расхода топлива (10 Гц), измеритель утечки малого поршня и расходомер воздуха.



5. Технические параметры электрического динамометра дизельного двигателя мощностью 355 кВт

​

Параметры	Технические показатели
Производители двигателей	Seelong​
Номинальная мощность	355 кВт​
Номинальный крутящий момент	2260 Нм​
Номинальная скорость	1500 об/мин​
Максимальная скорость	3800 об/мин​
Диапазон постоянного крутящего момента	0-1500 об/мин​
Диапазон постоянной мощности	1500-3800 об/мин​
Модели датчиков крутящего момента	T30B
Диапазон датчика крутящего момента (Нм)	0-2500 Нм
Класс точности	0,05%FS​

​

6. SSCD355-1500-3800 355 кВтОсновные преимущества системы испытательного стенда с дизельным двигателем и электрическим динамометром



1) Компактная компоновка: Несмотря на то, что это система мощностью 355 кВт, она имеет модульную интегрированную компоновку, подходящую для средних и больших лабораторий и производственных цехов. По сравнению с традиционным оборудованием той же мощности, она снижает капитальные затраты на 20% и экономит производственную площадь.



2) Высокая мощность, низкое потребление: Оснащенный высокомощной системой преобразования частоты ABB (эффективность 96%) и высокоэффективной передачей мощности класса 355 кВт, он снижает энергопотребление более чем на 25% по сравнению с традиционными машинами с резистивной нагрузкой, значительно снижая затраты энергии в сценариях длительных испытаний с высокой мощностью;



3) Высокая скорость реакции и точное тестирование: Ориентируясь на характеристики дизельного двигателя мощностью 355 кВт, система обеспечивает точность управления крутящим моментом ±0,2% FS (полная шкала) и переходную характеристику 50-100 мс, что делает ее подходящей для высокомощных переходных испытаний, таких как быстрое ускорение и подъем в гору.



4) Совместимость с высокой мощностью в различных сценариях: Поддерживает переключение режимов дорога (тяжелые грузовики, большие коммерческие автомобили) / бездорожье (строительная техника, большие генераторные установки), точно адаптируясь к требованиям тестирования в полном сценарии дизельных двигателей класса 355 кВт.



7. SSCD355-1500-3800 355 кВтПрименение системы испытательного стенда с дизельным двигателем и электрическим динамометром



1) НИОКР средних и больших коммерческих автомобилей: Дизельные двигатели мощностью 355 кВт, подходящие для тяжелых грузовиков и больших автобусов, испытания полной нагрузки и выбросов на высоких скоростях, а также поддержка оптимизации калибровки в соответствии с международными нормами, такими как Euro VI и EPA Tier 4.



2) Проверка крупномасштабной строительной техники: Для дизельных двигателей мощностью 355 кВт в экскаваторах и погрузчиках, имитация условий большой нагрузки для проверки стабильности при большой нагрузке и соответствия нормам ЕС Stage V и EPA для внедорожной техники.



3) Испытания общей мощности большой мощности: Подходит для дизельных двигателей класса 355 кВт в генераторных установках мощностью более 1000 кВА, оценка непрерывной работы в соответствии с международными стандартами испытаний, такими как ISO 8178.



4) Испытания крупного внедорожного оборудования: Дизельные двигатели мощностью 355 кВт, подходящие для тракторов большой мощности, имитируют полевые условия, проверяют соответствие мощности и соответствуют нормам EPA Tier 4 Final и EU Stage V.



8. Список моделей системы испытательного стенда с дизельным двигателем и электрическим динамометром



Модель	Мощность (кВт)	Крутящий момент (Нм)	Номинальная скорость (об/мин)	Максимальная скорость (об/мин)	Точность измерения крутящего момента
SSCD15-1000/4000	15	143	1000	4000	0,2%FS
SSCD30-1000/4000	30	286	1000	4000	0,2%FS
SSCD45-1000/4000	45	430	1000	4000	0,2%FS
SSCD60-1000/4000	60	573	1000	4000	0,2%FS
SSCD90-1000/3500	90	859	1000	3500	0,2%FS
SSCD110-1000/3500	110	1050	1000	3500	0,2%FS
SSCD160-1000/3500	160	1528	1000	3500	0,2%FS
SSCD200-1000/3300	200	1910	1000	3300	0,2%FS
SSCD250-1000/3300	250	2387	1000	3300	0,2%FS
SSCD300-1000/3300	300	2865	1000	3300	0,2%FS
SSCD30-1500/5000	30	191	1500	5000	0,2%FS
SSCD45-1500/5000	45	286	1500	5000	0,2%FS
SSCD60-1500/5000	60	382	1500	5000	0,2%FS
SSCD90-1500/5000	90	573	1500	5000	0,2%FS
SSCD132-1500/4500	132	840	1500	4500	0,2%FS
SSCD160-1500/4500	160	1019	1500	4500	0,2%FS
SSCD200-1500/4000	200	1273	1500	4000	0,2%FS
SSCD250-1500/4000	250	1592	1500	4000	0,2%FS
SSCD300-1500/3800	300	1910	1500	3800	0,2%FS
SSCD315-1500/3800	315	2005	1500	3800	0,2%FS
SSCD355-1500/3800	355	2260	1500	3800	0,2%FS
SSCD400-1500/3800	400	2546	1500	3800	0,2%FS
SSCD500-1500/3800	500	3183	1500	3800	0,2%FS
Возможна настройка





•Доставка: Стандартные модели поставляются в течение 55 дней (производственный цикл для оборудования средней мощности короче, чем 160 кВт); индивидуальные модели поставляются в течение 55-110 дней (включая международную логистику и помощь в таможенном оформлении, а также список таможенной декларации специально для оборудования средней мощности). Также доступен «модульный установочный комплект» (с предварительно подключенными основными линиями, сокращающий время установки на месте до 2 дней).



•Послепродажное обслуживание: Основные компоненты (динамометр, фланец крутящего момента) имеют гарантию на один год, и мы предоставляем пожизненную двуязычную техническую поддержку на китайском и английском языках (время ответа ≤ 4 часа). Запасные части отправляются внутри страны в течение 24 часов и доставляются за границу в течение 7 дней. Мы также предоставляем бесплатное 1,5-дневное обучение операторов (включая специальное руководство по тестированию двигателей средней мощности) и поддерживаем удаленную отладку (на компьютере, включая руководство по настройке модульного решения).
