SSCD22-1000-4000 22 кВт дизельный двигатель электрический динамометрический стенд

SSCD22-1000-4000 22 кВт Система испытательного стенда с электрическим динамометром для дизельного двигателя

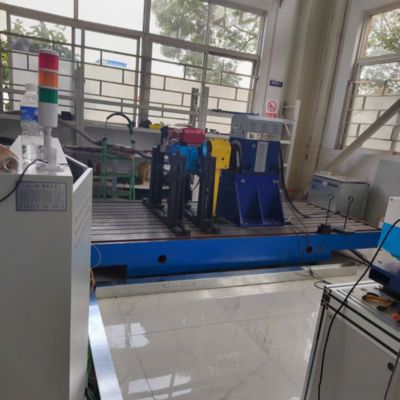

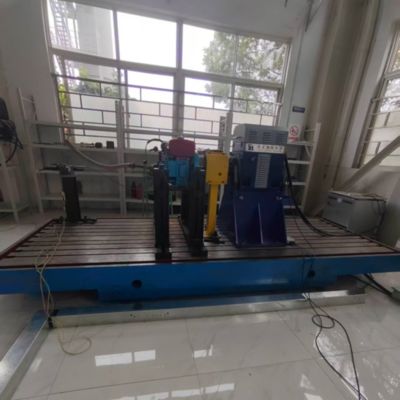

1. Описание системы испытательного стенда с электрическим динамометром для дизельного двигателя SSCD22-1000-4000 22 кВт

Эта система, основанная на небольшом переменном динамометре и совместимая с небольшими дизельными двигателями мощностью 22 кВт, использует четырехквадрантную технологию частотно-регулируемого инвертора для эффективного восстановления энергии (эффективность повторного ввода >85%). Оснащенная системой измерения и управления XLE-1000, она поддерживает одновременный многоканальный сбор и анализ ключевых параметров. Она автоматически выполняет циклы испытаний, указанные в стандартах, таких как GB/T 18297, и интегрирует оборудование, такое как небольшой дымомер и высокоточный расходомер воздуха, удовлетворяя потребности в полном тестировании характеристик небольших дизельных двигателей, используемых в мини-коммерческих транспортных средствах, малогабаритной сельскохозяйственной технике и оборудовании общего назначения.





2. Условия установки оборудования на заводе
​

Параметры	Значения	Параметры	Значения
Высота над уровнем моря	Менее 1000 метров	Влажность на заводе	≤85%​
Толщина фундамента	>200 мм​	Температура на заводе	5°C～40°C​
Несущая способность пола на заводе	4т/㎡​	Электричество	380В±10% трехфазное 50Гц​



3. Справочные стандарты для системы испытательного стенда с электрическим динамометром для дизельного двигателя SSCD22-1000-4000 22 кВт

1) GB20891-2014 "Пределы и методы измерения выбросов загрязняющих веществ из дизельных двигателей для внедорожной мобильной техники" (применимо к маломощным внедорожным моделям)



2) GB/T 18297-2001 "Методы испытаний характеристик автомобильных двигателей"



3) GB/T 17692-2003 "Методы испытаний чистой мощности автомобильных двигателей и приводных двигателей"



4. Компоненты системы испытательного стенда с электрическим динамометром для дизельного двигателя SSCD22-1000-4000 22 кВт

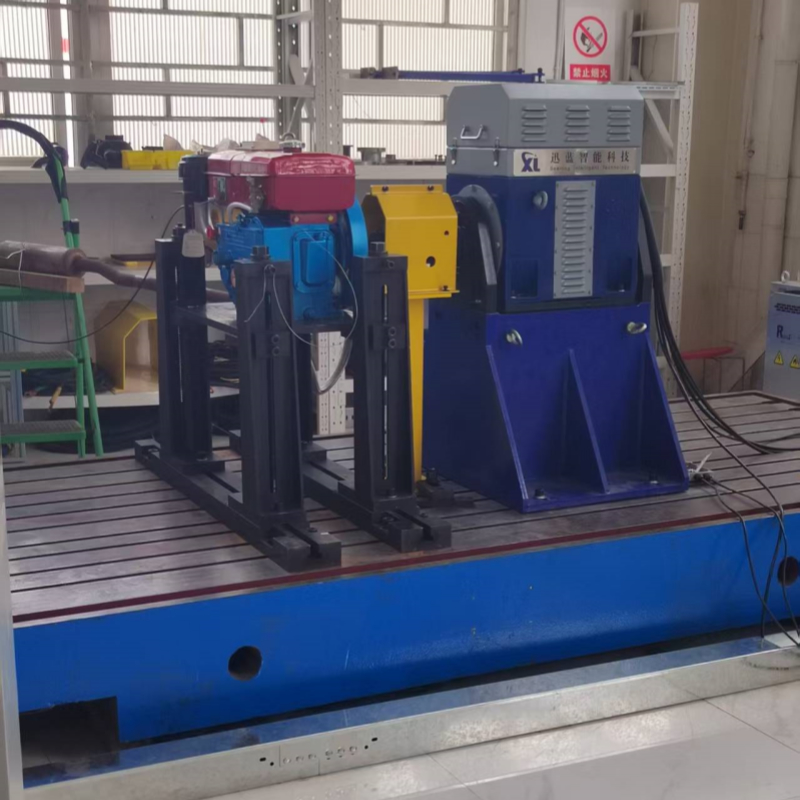

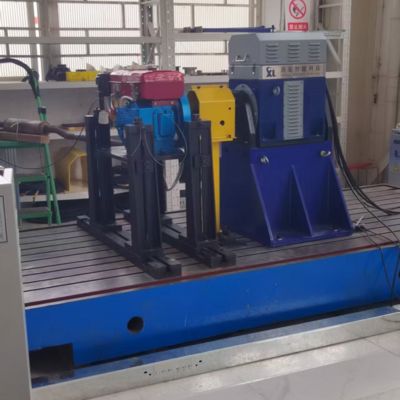

1) Электрический динамометр: Небольшой переменный электрический динамометр Seelong с фланцем крутящего момента HBM T40B (0-500 Нм, подходит для диапазона крутящего момента малой мощности), воздушное охлаждение (упрощенная структура рассеивания тепла), эластичная муфта для снижения вибрации и поддерживает стабильную работу от 0-4500 об/мин (соответствует характеристикам высокой скорости маломощных двигателей).

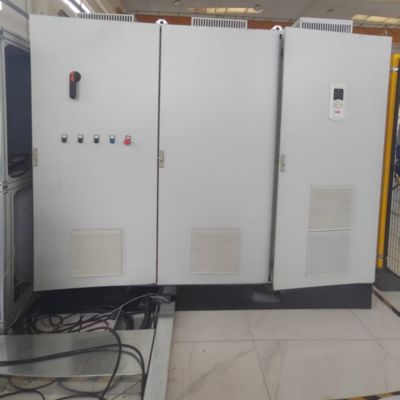

2) Система частотно-регулируемого инвертора: Малый преобразователь частоты ABB серии ACS880 с прямым управлением крутящим моментом (DTC), точность управления 0,01 Гц, адаптирован для сценариев восстановления энергии малой мощности, и эффективность обратной связи по энергии >85% (избегая потерь энергии в модулях высокой мощности).

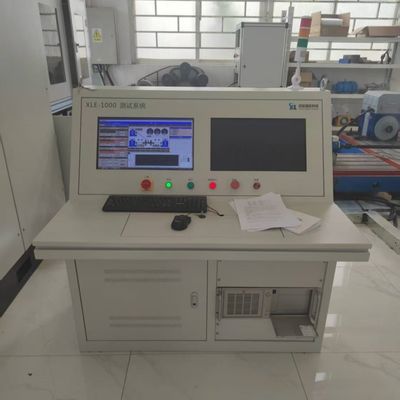

3) Система измерения и управления XLE-1000: Обеспечивает общее управление испытательным стендом, позволяя настраивать условия работы малой мощности через связь по шине с системой инвертора. Она интегрирует внешнее вспомогательное оборудование для централизованного управления и поддерживает автоматическое выполнение специализированных процессов испытаний двигателей малой мощности (например, испытания стабильности на холостом ходу и расхода топлива при малых нагрузках).



4) Система сбора данных: 16-канальный высокоскоростной модуль сбора данных (частота дискретизации 200 Гц, удовлетворяющий потребности в сборе параметров малой мощности) со встроенной функцией обработки сигнала, который передает ключевые параметры, такие как крутящий момент, скорость, расход топлива в режиме реального времени в систему измерения и управления для анализа и хранения.



5) Вспомогательное оборудование: Небольшой термостат охлаждающей жидкости (15 л/мин, подходит для требований к охлаждению малой мощности), небольшой непрозрачный дымомер AVL, двухканальная электронная дроссельная заслонка, небольшой клапан противодавления выхлопных газов и датчик давления топлива низкого давления (подходит для топливных систем двигателей малой мощности).



5. Технические параметры электрического динамометра для дизельного двигателя 22 кВт​



Параметры	Технические показатели
Производители двигателей	Seelong​
Номинальная мощность	22 кВт​
Номинальный крутящий момент	210 Нм​
Номинальная скорость	1000 об/мин​
Максимальная скорость	4000 об/мин​
Диапазон скорости постоянного крутящего момента	0-1000 об/мин​
Диапазон скорости постоянной мощности	1000-4000 об/мин
Модели датчиков крутящего момента	T40B
Диапазон датчика крутящего момента (Нм)	0-500 Нм​
Класс точности	0,05%FS​



6. Основные преимущества системы испытательного стенда с электрическим динамометром для дизельного двигателя SSCD22-1000-4000 22 кВт

1) Точная адаптация для маломощных двигателей: Алгоритм нагрузки оптимизирован для моделей класса 22 кВт, которые могут стабильно выполнять специфические условия работы малой мощности, такие как малая нагрузка и холостой ход, удовлетворяя требованиям 500-часового испытания на выносливость (соответствует интенсивности использования маломощных двигателей).

2) Легкий и энергосберегающий дизайн: Общий вес оборудования на 15% меньше, чем у традиционного испытательного стенда той же мощности. В сочетании с системой восстановления энергии малой мощности энергопотребление при испытаниях снижается более чем на 30% по сравнению с машиной с резистивной нагрузкой, что делает ее подходящей для сценариев мелкосерийных испытаний в лабораториях.

3) Низкая стоимость и простота эксплуатации и обслуживания: Модульные компоненты небольшие по размеру и не требуют масштабной инфраструктуры для установки; изнашиваемые детали имеют универсальные спецификации и имеют низкую стоимость замены, с ежегодным временем обслуживания ≤15 часов (снижение порога использования для малого бизнеса).

4) Гибкая совместимость в нескольких сценариях: Поддерживает испытания двигателей для микро-коммерческих транспортных средств, малогабаритной сельскохозяйственной техники и генераторных установок мощностью 10-30 кВА. Она может быстро переключать режимы работы для удовлетворения различных потребностей в испытаниях маломощных моделей.

7. Применение системы испытательного стенда с электрическим динамометром для дизельного двигателя SSCD22-1000-4000 22 кВт

1) НИОКР микро-коммерческих транспортных средств/легких грузовиков: Дизельные двигатели мощностью 22 кВт для мини-грузовиков грузоподъемностью до 3 тонн и 6-9-местных микроавтобусов испытываются на стабильность на холостом ходу, расход топлива при малых нагрузках и характеристики выбросов.

2) Проверка малогабаритной сельскохозяйственной техники: Дизельные двигатели, подходящие для мотоблоков и небольших комбайнов, используются для имитации условий работы с малой нагрузкой в полевых условиях для проверки соответствия мощности и надежности.

3) Испытания малой общей мощности: Обеспечивает калибровку мощности, оценку расхода топлива и испытания характеристик запуска для генераторных установок мощностью 10-30 кВА и дизельных двигателей мощностью 22 кВт для небольших промышленных водяных насосов.

4) Контроль качества послепродажного обслуживания: Используется авторемонтными мастерскими и станциями сельскохозяйственной техники для проверки восстановления характеристик дизельных двигателей малой мощности после ремонта и быстрой выдачи простых отчетов об испытаниях.

8. Список моделей системы испытательного стенда с электрическим динамометром для дизельного двигателя



Модель	Мощность (кВт)	Крутящий момент (Нм)	Номинальная скорость (об/мин)	Максимальная скорость (об/мин)	Точность измерения крутящего момента
SSCD15-1000/4000	15	143	1000	4000	0,2%FS
SSCD22-1000/4000	22	210	1000	4000	0,2%FS
SSCD30-1000/4000	30	286	1000	4000	0,2%FS
SSCD45-1000/4000	45	430	1000	4000	0,2%FS
SSCD60-1000/4000	60	573	1000	4000	0,2%FS
SSCD90-1000/3500	90	859	1000	3500	0,2%FS
SSCD110-1000/3500	110	1050	1000	3500	0,2%FS
SSCD160-1000/3500	160	1528	1000	3500	0,2%FS
SSCD200-1000/3300	200	1910	1000	3300	0,2%FS
SSCD250-1000/3300	250	2387	1000	3300	0,2%FS
SSCD300-1000/3300	300	2865	1000	3300	0,2%FS
SSCD30-1500/5000	30	191	1500	5000	0,2%FS
SSCD45-1500/5000	45	286	1500	5000	0,2%FS
SSCD60-1500/5000	60	382	1500	5000	0,2%FS
SSCD90-1500/5000	90	573	1500	5000	0,2%FS
SSCD132-1500/4500	132	840	1500	4500	0,2%FS
SSCD160-1500/4500	160	1019	1500	4500	0,2%FS
SSCD200-1500/4000	200	1273	1500	4000	0,2%FS
SSCD250-1500/4000	250	1592	1500	4000	0,2%FS
SSCD300-1500/3800	300	1910	1500	3800	0,2%FS
SSCD315-1500/3800	315	2005	1500	3800	0,2%FS
SSCD355-1500/3800	355	2260	1500	3800	0,2%FS
SSCD400-1500/3800	400	2546	1500	3800	0,2%FS
SSCD500-1500/3800	500	3183	1500	3800	0,2%FS
Может быть настроено





•Доставка: Стандартные модели поставляются в течение 55 дней (производственный цикл для оборудования средней мощности короче, чем 160 кВт); индивидуальные модели поставляются в течение 55-110 дней (включая международную логистику и помощь в таможенном оформлении, а также список таможенной декларации специально для оборудования средней мощности). Также доступен «модульный установочный комплект» (с предварительно подключенными основными линиями, сокращающий время установки на месте до 2 дней).



•Послепродажное обслуживание: Основные компоненты (динамометр, фланец крутящего момента) имеют гарантию на один год, и мы предоставляем пожизненную двуязычную техническую поддержку на китайском и английском языках (время ответа ≤ 4 часа). Запасные части отправляются внутри страны в течение 24 часов и доставляются за границу в течение 7 дней. Мы также предоставляем бесплатное 1,5-дневное обучение операторов (включая специальное руководство по тестированию двигателей средней мощности) и поддерживаем удаленную отладку (на компьютере, включая руководство по настройке модульного решения).
