SSCD350-1250/4500 350 кВт Моторная производительность Электрический динамометр

1. SSCD350-1250/4500 350 кВт Новый энергетический двигатель Электрический динамометр

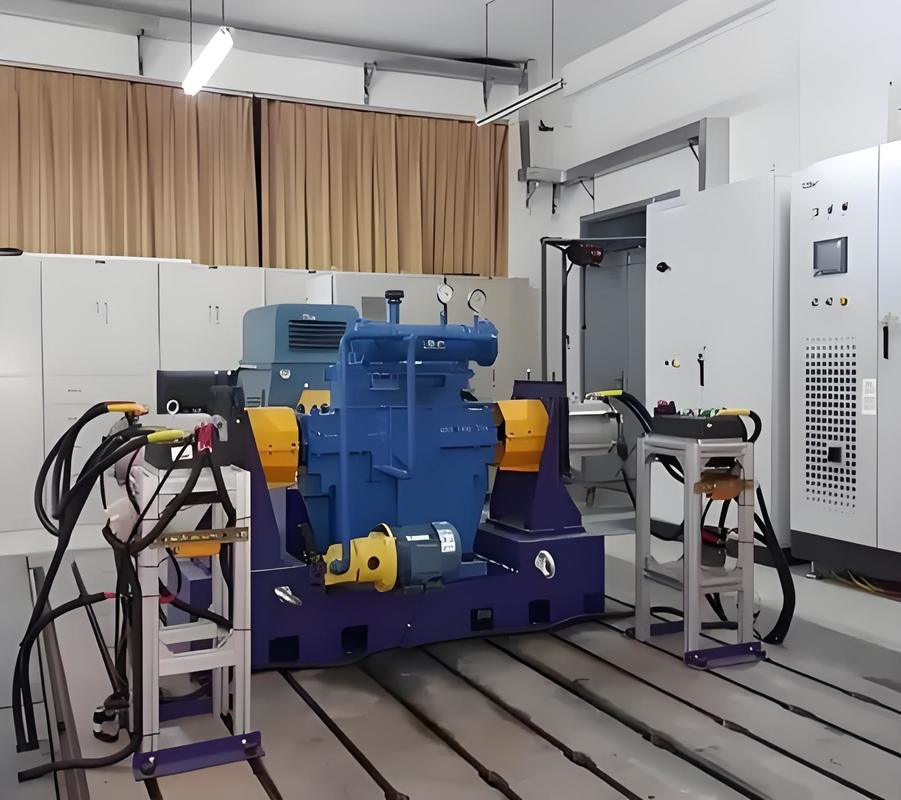

Система бенча динамитора производительности двигателя SSCD350-1250/4500 мощностью 350 кВт представляет собой высокопроизводительную всеобъемлющую платформу для испытаний, специально разработанную для испытаний двигателей средней и большой мощности.Эта система включает в себя основные модули, такие как динамиметр, высокоточный датчик крутящего момента, интеллектуальная система измерения и управления и симулятор батареи большой дальности,всесторонне охватывающий потребности в проверке производительности двигателей приводов коммерческих транспортных средствПромышленные средние и большие двигатели и специальные двигатели.



Наименование компонента	Основные спецификации	Бренд

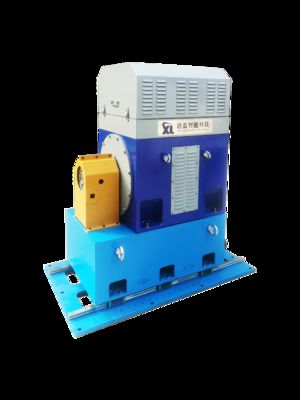

Электрический динамиметр SSCD350-1250/4500	Мощность: 350 кВт; Номинальная скорость: 1250 вращений в минуту, Номинальный крутящий момент: 2674 Нм, Максимальная скорость: 4500 вращений в минуту, Постоянная скорость мощности: 1250-3750 вращений в минуту, Водоохлажденная;	Силонг
Фланц с крутящим моментом	Фланц крутящего момента: 0-3000Nm (точность: 0,2% FS)	HBM
Система переменного частотного инвертора	Входное напряжение: трехфазное переменное 380V±10%; частота: 50-60Hz; значение защиты от перенапряжения: в 1,5 раза превышает номинальный ток; множественная защита от перегрузки, перенапряжения и перегрева.	ABB

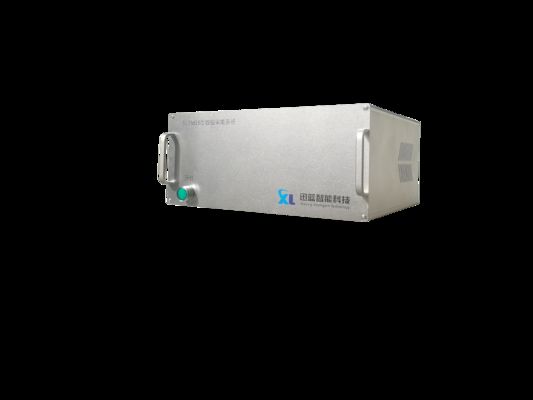

Система измерения и управления XLP-1000	Промышленный ПК: IPC710, процессор: i7, память: 32 ГБ, жесткий диск: 1 ТБ, программное обеспечение системы измерений и управления XLP-1000	Силонг
Система сбора данных	Он включает в себя устройство для сбора вибраций, устройство для сбора температуры, устройство для сбора аналоговых данных и устройство для сбора цифровых данных.	Advantech ADAM-4017+
Анализатор мощности	Модель: WT5006; Базовая точность: 0,03% (0,01% показания + 0,02% диапазона) Пропускная способность: постоянный ток, 0,1 Гц - 1 МГц ЖК-дисплей сенсорный 6 каналов + MTR	Силонг
Трансформатор тока	1000A, 0,05% ФС
Симулятор батареи	Выходное напряжение: 24-1200В Номинальная мощность: 300 kW Пиковая мощность: 375 кВт Номинальный ток: 800 А Пиковый ток: 1000A Напряжение обратной связи: 323-427В Симуляция аккумуляторов: он может имитировать семь типов аккумуляторов: литийные аккумуляторы, аккумуляторы с оксидом лития и марганца, титанат лития, кобальт лития,литиево-железофосфатные батареи, свинцово-кислотные батареи и никель-металлогидридные батареи.	Силонг
Необязательно
Сцепление	Допустимая скорость: 5000 оборотов в минуту, допустимый крутящий момент: 3000 Нм	Силонг

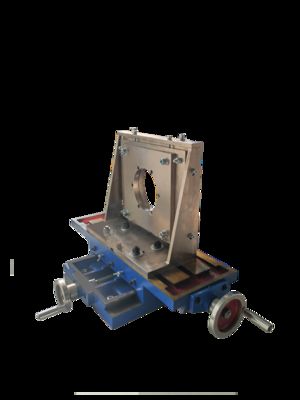

Моторная стойка	Диапазон регулировки скобки (высота центра двигателя): 200-500 мм	Силонг
Плитка из чугуна	Материал: HT300 (прочность на растяжение ≥ 300MPa); амортизаторы и литые железные пластины обеспечивают стабильность при высокоскоростных испытаниях.	Силонг
Амортизаторы	Пролетные амортизаторы; амортизаторы и литые железные пластины обеспечивают стабильность при высокоскоростных испытаниях.	Силонг



2. SSCD350-1250/4500 350 кВт Электрический динамометр Технические параметры



Категории параметров	Технические показатели
Производитель динамометра	Силонг
Номинальная мощность	350 кВт.
Номинальный момент	2674Nm
Номинальная скорость	1250 оборотов в минуту
Максимальная скорость	4500 оборотов в минуту
Диапазон скоростей постоянного крутящего момента	0-1250 оборотов в минуту.
Диапазон постоянной мощности	1250-3750 оборотов в минуту

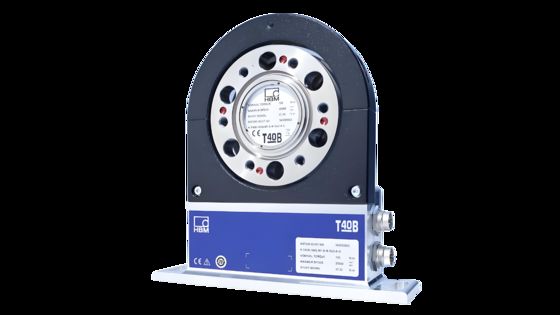

Модель датчика крутящего момента	T40B
Производитель датчика крутящего момента	HBM
Диапазон датчика крутящего момента (Nm)	0-3000 нм.
Уровень точности	00,2% ФС



3. SSCD350-1250/4500 350 кВт Моторная производительность Электрический динамометр



1) Всеобъемлющий охват производительностью: Динамометр имеет мощность 350 кВт, диапазон крутящего момента от 0 до 3000 Нм и максимальную скорость 4500 оборотов в минуту, что может удовлетворить потребности в испытаниях средней и высокой мощности двигателей.Диапазон постоянной мощности от 1250 до 3750 оборотов в минуту подходит для различных характеристик работы двигателя.



2) Отличная точность измерений: Фланц крутящего момента HBM имеет точность 0,2% FS, а анализатор мощности Seelong имеет базовую точность 0,03%.обеспечивает точное получение ключевых данных, таких как крутящий момент, мощности и температуры.



3) Сильная совместимость системы: Симулятор батареи поддерживает 7 основных моделей батареи, с выходным напряжением 24-1200 В и пиковым током 1000 А, адаптируясь к потребностям питания различных типов двигателей;система преобразователя частот ABB совместима с широким входным напряжением 380V±10% и имеет выдающуюся стабильность.



4) Полная и гибкая конфигурация: Он охватывает основные модули, такие как измерение и управление, сбор данных и анализ мощности.Подвеска имеет диапазон регулировки 200-500 мм для адаптации к различным требованиям к установкеСочетание чугунной пластины и пружинного амортизатора обеспечивает стабильность испытаний.



4. SSCD350-1250/4500 350 кВт Моторная производительность Электрический динамометр



1) Сектор новых энергетических транспортных средств: Подходит для испытаний характеристик двигателей привода (включая легковые автомобили и коммерческие транспортные средства) для новых энергетических транспортных средств, включая мощность, крутящий момент, эффективность и долговечность,для удовлетворения потребностей в аккумуляторах, используемых в основном, таких как тринарный литий и литий-железофосфат.



2) Промышленное моторное полеМы можем проводить заводские испытания и типовые испытания на промышленных асинхронных двигателях и синхронных двигателях мощностью 350 кВт и ниже.по проверке производительности вспомогательных двигателей, таких как водяные насосы, вентиляторы и компрессоры.



3) Специальное моторное поле: Приспособлен для специализированных испытаний средней и высокой мощности специальных двигателей, используемых в машиностроении, судах, железнодорожном транспорте и других сценариях,отвечающие требованиям испытаний высокого крутящего момента и широкого диапазона скоростей.



4) НИОКР и испытательные учреждения: предоставление научно-исследовательских и опытно-конструкторских платформ для исследований двигательных характеристик и тестирования соответствия стандартам для университетов, научно-исследовательских институтов и сторонних институтов тестирования;и поддерживать внедрение индивидуальных решений тестирования.



5. SSCD350-1250 /4500 350 кВт Моторная производительность Электрический динамометр



1) Национальные стандарты:



GB/T 18488.1-20 24 "Системы привода двигателей для электромобилей - Часть 1: Технические условия",

ГБ/Т 18488.2-20 24 "Системы привода двигателей для электромобилей - Часть 2: Методы испытаний",

ГБ 755-2019 "Рейтинги и производительность вращающихся электрических машин",

JB/T 10634-20 23 "Электрический динамометр".



2) Международные стандарты:



ISO 15084-1:2017 Дорожные транспортные средства - Электрические приводы - Часть 1: Интерфейсы питания;

IEC 60034-1:2017 Ротационные электрические машины - Часть 1: Квалификации и производительность.



3) связанные с промышленностью: Компоненты, такие как симуляторы батареи и анализаторы мощности, соответствуют соответствующим отраслевым стандартам точности и безопасности (например, датчик крутящего момента HBM T40B соответствует ISO 16613:Стандарт калибровки 2013 года, а система преобразования частоты ABB соответствует стандарту безопасности IEC 61800-5-1.



6. Список моделей систем испытательных стендов двигателей с динамикометрами



Модель	Мощность (кВт)	Крутящий момент (Nm)	Номинальная скорость (о/мин)	Максимальная скорость (о/мин)	Точность измерения крутящего момента
SSCD15-1000/4500	15	143	1000	4000	00,2% ФС
SSCD30-1000/4500	30	286	1000	4000	00,2% ФС
SSCD45-1000/4000	45	430	1000	4000	00,2% ФС
SSCD60-1000/4000	60	573	1000	4000	00,2% ФС
SSCD75-1000/4000	75	716	1000	4000	00,2% ФС
SSCD90-1000/3500	90	859	1000	3500	00,2% ФС
SSCD110-1000/3500	110	1050	1000	3500	00,2% ФС
SSCD160-1000/3500	160	1528	1000	3500	00,2% ФС
SSCD200-1000/3300	200	1910	1000	3300	00,2% ФС
SSCD250-1000/3300	250	2387	1000	3300	00,2% ФС
SSCD300-1000/3300	300	2865	1000	3300	00,2% ФС
SSCD30-1500/5000	30	191	1500	5000	00,2% ФС
SSCD45-1500/5000	45	286	1500	5000	00,2% ФС
SSCD60-1500/5000	60	382	1500	5000	00,2% ФС
SSCD90-1500/5000	90	573	1500	5000	00,2% ФС
SSCD132-1500/4500	132	840	1500	4500	00,2% ФС
SSCD160-1500/4500	160	1019	1500	4500	00,2% ФС
SSCD200-1500/4000	200	1273	1500	4000	00,2% ФС
SSCD250-1500/4000	250	1592	1500	4000	00,2% ФС
SSCD300-1500/3800	300	1910	1500	3800	00,2% ФС
SSCD350-1250/4500	350	2674	1250	4500	00,2% ФС
SSCD400-1500/3800	400	2546	1500	3800	00,2% ФС
SSCD500-1500/3800	500	3183	1500	3800	00,2% ФС
Мощность, диапазон скоростиа)и количество модулей приобретения может быть настроеноа)Обязательно.



7. Доставка и послепродажное обслуживание



Доставка:Стандартные модели отправляются за 90 дней; индивидуальные модели отправляются за 90-180 дней (включая международную логистику и помощь в таможенном оформлении).



Послепродажное обслуживание:1-летняя гарантия на основные компоненты (динамометр, фланц крутящего момента), пожизненная двуязычная (китайский и английский) техническая поддержка (время отклика ≤ 4 часа);запасные части отправляются внутри страны в течение 24 часов и доставляются в международные страны в течение 7 дней; 1,5 дня бесплатного обучения эксплуатации; поддержка удаленной отладки (компьютерное, включая модульное руководство по конфигурации решения).

8. Часто задаваемые вопросы

В: Каково минимальное количество заказов для нашего сотрудничества?

О: Мы поддерживаем небольшой заказ на 1 шт. для продуктов на складе.

Вопрос: Как я могу узнать больше о продуктах?

О: Пожалуйста, оставьте свой адрес электронной почты, и мы отправим вам электронную книгу образцов.

Вопрос: Каков срок оплаты?

О: Обычно 40% T/T депозит, оплата в полном объеме до отправки.

Вопрос: Сколько времени требуется для выполнения моих заказов?

О: Производственный цикл динамометров составляет 6-8 недель, производственный цикл датчиков - 2-3 недели, другие продукты, пожалуйста, свяжитесь с нами.

Вопрос: Как мы получим общее решение испытательной скамьи?

Ответ: Оставьте нам свой адрес электронной почты, наш технический персонал свяжется с вами о детальном плане.

Вопрос: Могу ли я посетить вашу фабрику?

О: Конечно, вас всегда приветствуют.
