SSCD200-1000/3300 200КВтМоторная производительностьЭлектрический динамометрСистема испытательной скамейки

1. SSCD200-1000/3300 200КВтНовый энергетический двигательЭлектрический динамометрСистема скамейки Описание компонента

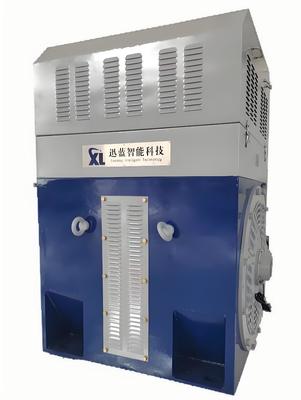

SSCD200-1000/3300 200 кВт Моторный динамикометр Система испытательной скамейки является высокопроизводительной комплексной тестовой платформой, специально разработанной для тестирования двигателей средней и большой мощности.Эта система включает в себя основные модули, такие как динамиметр, высокоточный датчик крутящего момента, интеллектуальная система измерения и управления и симулятор батареи большой дальности,всесторонне охватывающий потребности в проверке производительности двигателей приводов коммерческих транспортных средствПромышленные средние и большие двигатели и специальные двигатели.

2. SSCD200-1000/3300 200КВт Электрический динамометрТехнические параметры

3. SSCD200-1000/3300 200КВтМоторная производительностьЭлектрический динамометрСистема скамейки Основные преимущества

• Точная адаптация для средней и высокой мощности

С номинальной мощностью 200 кВт и крутящим моментом в диапазоне от 0 до 1910 Нм и максимальной скоростью 3300 оборотов в минуту, он обеспечивает полный уровень испытаний двигателей средней и большой мощности;диапазон постоянной мощности 1000-3000 оборотов в минуту точно соответствует эксплуатационным характеристикам двигателей привода коммерческих транспортных средств и средних и больших промышленных двигателей., избегая слепых точек.

• Обеспечение точности многомерных измерений

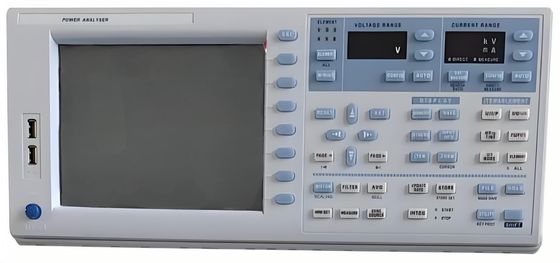

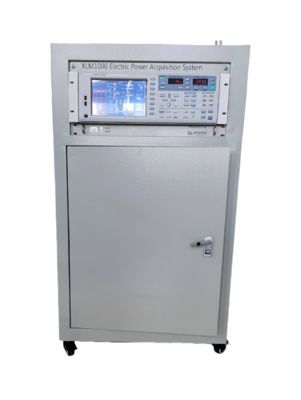

Оснащенный высокоточным фланцем крутящего момента HBM 0,2% FS, в сочетании с силовым анализатором Seelong WT5006 (0,03% базовой точности) и многоканальной системой получения данных Advantech,Он обеспечивает синхронное и точное получение ключевых параметров, таких как крутящий момент., мощности, температуры и вибрации, с погрешностью данных ≤ 0,5%, отвечающей строгим требованиям к точности испытаний в национальном стандарте GB/T 18488-2024.

• Совместимость широкой сцены

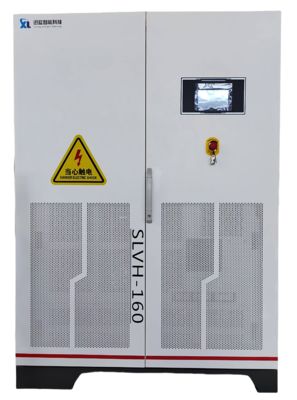

Симулятор батареи поддерживает широкое выходное напряжение от 24 до 1200 В, приспосабливаясь к потребностям питания средних и высокомощных двигателей от 48 В низкого напряжения до 800 В высокого напряжения;система преобразователя частот ABB совместима с широким входом напряжения 380V±10%, поддерживая стабильную работу даже при сценариях колебаний напряжения и может адаптироваться к различным региональным средам электросетей.

• Гибкая конфигурация и стабильная эксплуатация

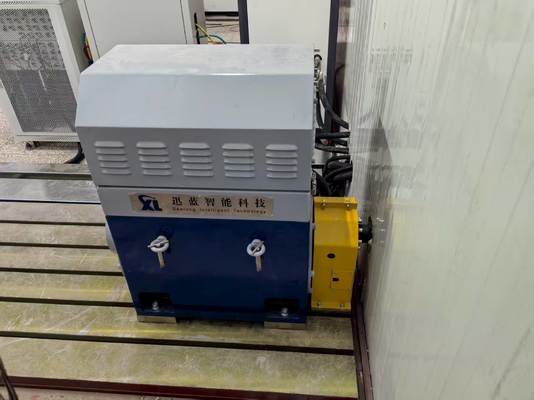

Система включает в себя основные модули, такие как измерение и управление, сбор данных и анализ мощности.Моторная стойка имеет диапазон регулировки 200-500 мм для размещения двигателей различных спецификацийСочетание чугунной плиты HT300 и пружинного амортизатора эффективно уменьшает вибрационные помехи во время испытаний и обеспечивает долгосрочную стабильную работу оборудования.

4. SSCD200-1000/3300 200КВт МОтоПУспехЭлектрический динамометр T- Да.В.вскрытиеSистема ПрименениеА.Разумеется

1)Сектор новых энергетических транспортных средств

Он подходит для испытаний мощности, крутящего момента, эффективности и долговечности двигателей привода для новых энергетических коммерческих транспортных средств (легких грузовиков, средних грузовиков) и гибридных легковых автомобилей.Он может быть сочетается с 800V высоковольтных платформы двигателей и отвечает требованиям испытаний для превышения скорости, перегрузки и адаптивности к окружающей среде при высоких и низких температурах в GB/T 18488-2024.

2)Промышленное моторное поле

Заводские испытания и испытания типа проводятся на средних и крупных промышленных двигателях мощностью 200 кВт и ниже (например, двигатели для средних и крупных водяных насосов, вентиляторов и компрессоров).Это позволяет проверить ключевые показатели производительности, такие как рейтинг энергоэффективности двигателя (соответствует GB 18489-2023), характеристики повышения температуры и характеристики нагрузки.

3)Специальное моторное поле

Он подходит для специализированных испытаний специальных двигателей, таких как небольшие и средние строительные машины (погрузчики, экскаваторы), морские вспомогательные машины и вспомогательные двигатели железнодорожного транспорта,соответствие требованиям проверки производительности при высоком крутящем моменте (≤1910Nm) и средней и высокой скорости (≤3300 оборотов в минуту).

4)Научно-исследовательские и испытательные учреждения

Мы предоставляем тестовую платформу для средних и высокомощных двигателей для университетов, исследовательских институтов и сторонних испытательных организаций,поддержка индивидуальных решений испытаний (таких как испытания старения двигателя и испытания моделирования неисправностей), чтобы помочь оптимизировать производительность двигателя и проверить соответствие стандартам.

5. SSCD200-1000/3300 200КВтМоторная производительностьЭлектрический динамометрРеферентный стандарт системы скамеекс

Национальные стандарты

• GB/T 18488-2024 Системы привода двигателей для электромобилей
• GB 755-2019 Рейтинги и производительность вращающихся электрических машин
• GB 18489-2023 Пределы энергоэффективности и классы энергоэффективности для малых и средних трехфазных асинхронных двигателей
• JB/T 10634-2023 Электрический динамометр

Международные стандарты

• ISO 15084-1:2017 Дорожные транспортные средства - Электрические системы привода - Часть 1: Интерфейсы питания
• IEC 60034-1:2017 Ротационные электрические машины Часть 1: Квалификации и производительность

Стандарты отрасли

• Датчик крутящего момента HBM T40B: соответствует стандарту ISO 16613:2013 "Динамическое измерение силы - метод калибровки для датчиков крутящего момента".
• Системы преобразования частоты ABB: соответствуют стандарту IEC 61800-5-1:2017 "Системы электрического привода с переменной скоростью" Часть 5-1: Требования безопасности "Электрические, тепловые и энергетические"
• Анализатор мощности: соответствует IEC 62386-101:2017 "Силовые источники для электронного оборудования - Часть 101: требования к производительности"

6. Моторная производительностьЭлектрический динамометрСистема скамейки Модель Список

7Доставка и послепродажное обслуживание

1)Доставка

• 90 дней с момента размещения заказа (включая заводские испытания);
• Модели на заказ: время доставки 90-180 дней (включая подтверждение решения, производство,(в зависимости от индивидуальных требований).

2)Послепродажное обслуживание

• Гарантийный срок: основные компоненты (динамометр, фланц крутящего момента) гарантируются в течение 1 года;
• Техническая поддержка: предоставляется техническая поддержка на двух языках (английский и китайский) на протяжении всей жизни, время отклика ≤4 часа (в рабочее время).
• Поставка запасных частей: внутренние запасные части будут отправлены в течение 24 часов, а международные запасные части будут доставлены в течение 7 дней (за исключением времени таможенного оформления).
• Услуги по обучению: 1,5 дня бесплатного обучения эксплуатации на месте (включая эксплуатацию оборудования, использование программного обеспечения и ежедневное техническое обслуживание);

• Удаленная отладка: поддерживает удаленную отладку через компьютер и предоставляет модульное руководство по конфигурации решений и устранение неполадок.
