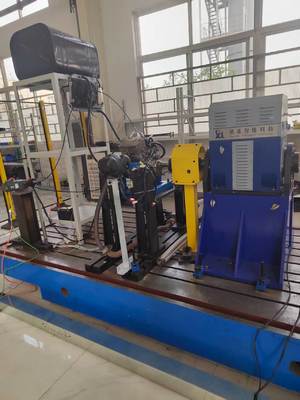

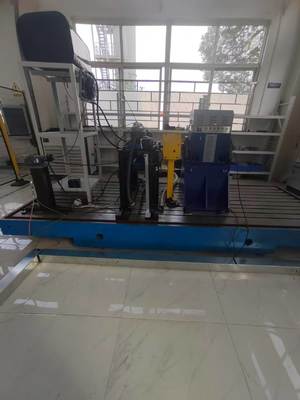

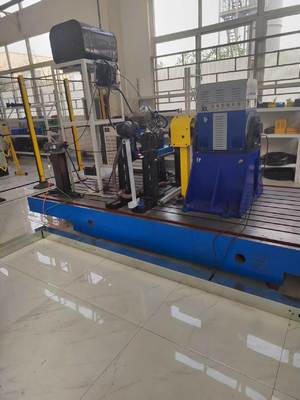

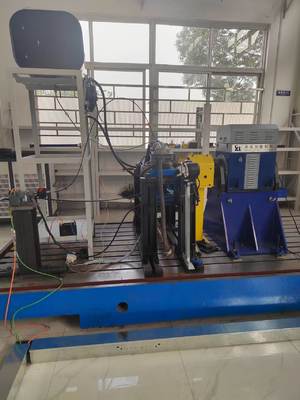

SSCG132-3000/10000 132кВт Двигатель БПЛА Электрический динамометр
1. SSCG132-3000/10000 132КВтБПЛАЕ- Ничего.ЕэлектрическийDДвигательT- Да.В.ench Описание компонента
SSCG132-3000/10000 132kW UAV Engine Electric Dynamometer Test Bench является комплексной системой испытаний, специально разработанной для исследования и проверки мощных двигателей БПЛА.Эта система включает в себя высокоточный электрический динамиметр, модульная система измерения и управления и многоканальный блок сбора данных, позволяющий всесторонне оценивать ключевые параметры производительности, такие как крутящий момент, скорость, мощность,и расход топлива турбоволновых/турбовинтовых двигателей класса 132 кВт.
| Наименование компонента |
Основные спецификации |
В.Ранд |

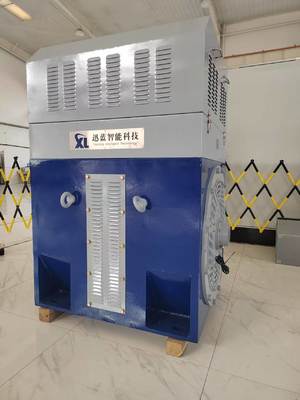

| Электрический динамиметр SSCG132-3000/10000 |
Мощность 132 кВт, номинальная скорость 3000 оборотов в минуту, максимальная скорость 10000 оборотов в минуту, номинальный крутящий момент 420 Нм, конструкция с воздушным охлаждением. |
Силонг |
| Фланц с крутящим моментом |
Диапазон измерений 0-500Nm, точность 0,2% FS |
HBM |
| Система переменного частотного инвертора |
многочисленные средства защиты от перегрузки, перенапряжения и перегрева. |
ABB |
| Система измерения и управления XLE-1000 |
Промышленный компьютер: IPC710; процессор: Intel Core i7; память: 32 ГБ DDR4; жесткий диск: 1 ТБ SSD; предустановленное программное обеспечение XLE-1000 |
Силонг |
| Система сбора данных |
Включает 6-канальный модуль низкой температуры, 8-канальный модуль высокой температуры и 8-канальный аналоговый модуль, интегрирующий PT100, датчики давления, температуры и влажности. |
Силонг |
| Сервопривод для подачи газа |
Сила действия 150 Н, ход 120 мм; электронная симуляция газа: двойной канал 0-2,5 В / 5 В |
Силонг |
| измеритель расхода топлива |
Тип взвешивания, диапазон измерений 10-50 кг/ч, точность 0,2%FS |
Силонг |
| Центробежный вентилятор с переменной частотой |
мощность 30 кВт, используемая для рассеивания тепла испытываемого устройства. |
Силонг |
| Факультативно - сцепление |
Допустимый крутящий момент: 500 Нм; допустимая скорость: 18000 оборотов/мин |
Силонг |
| Необязательно - крепление двигателя |
Нестандартные специальные L-образные, толщина стенки > 50 мм |
Силонг |
| Необязательно - литая железная плита |
Материал: HT300; Плоскость: ≤0,05 мм/м; Грубость поверхности: Ra≤1,6μm; Амортизаторы и литые железные пластины обеспечивают стабильность при высокоскоростных испытаниях. |
Силонг |
| Необязательно - амортизаторы |
Тип пружины, номинальная нагрузка 100-300 кг, коэффициент амортизации 0,2-0.3, подходящий для частот вибрации 5-10 Гц; амортизатор и литая железная пластина обеспечивают стабильность при высокоскоростных испытаниях. |
Силонг |
2.SSCG132-3000/10000 132КВтЭлектрический динамометрТехнические параметры
| Параметры |
Спецификации |
| Модель |
SSCG132-3000/10000 |
| Номинальная мощность |
132 кВт |
| Номинальная скорость |
3000 оборотов в минуту |
| Номинальный момент |
420 Нм |
| Максимальная скорость |
10000 оборотов в минуту |
| Способ охлаждения |
с воздушным охлаждением |
| Уровень защиты |
IP54 |
| Мощность перегрузки |
150% от номинальной мощности |
| Точность измерения крутящего момента |
±0,2% FS |
| Точность измерения скорости |
± 1 вращение в минуту |
3. SSCG132-3000/10000 132кВт Двигатель БПЛА Электрический динамиметр Основные преимущества
Управление высокой точностью: Фланц крутящего момента и счетчик расхода топлива имеют точность 0,2% FS, и в сочетании с алгоритмом PID достигается управление колебаниями скорости (типичное значение < ± 0,1%).
Управление энергией в четырех квадрантах: поддерживает двойную работу электрического/генератора, с высокой эффективностью энергетической обратной связи и адаптируется к потребностям испытаний дронов в условиях полного использования.
Модульная масштабируемость: Система измерения и управления XLE-1000 поддерживает многоканальное сбор данных, а дополнительные компоненты могут быть гибко адаптированы к различным сценариям испытаний.
Защита безопасности: Система преобразователя частоты интегрирует защиту от перегрузки, перенапряжения и перегрева, чтобы обеспечить стабильность во время высокоскоростных испытаний.
Проектирование с низкой вибрацией: Амортизатор приспособлен к вибрационным частотам 5-10 Гц, а литая железная плита обеспечивает точность испытаний.
4. SSCG132-3000/10000 132кВт Двигатель беспилотного летательного аппарата Электрический динамометрОбласти применения
Разработка двигателей беспилотных летательных аппаратов (БПЛА): Испытания полного процесса, применимые к двигателям класса 132 кВт турбовалы/турбовинтовых двигателей.
Проверка двигателя в аэрокосмической отрасли: Поддерживает испытания долговечности трудноизменяемых материалов, таких как высокотемпературные сплавы и сплавы титана.
Испытания мощности новых энергоносителей: Оценка эффективности энергетической обратной связи гибридных силовых систем.
Калибровка промышленных двигателей: используется для высокоточной калибровки характеристик крутящего момента двигателя.
5. SSCG132-3000/10000 132кВт Двигатель беспилотных летательных аппаратов Электрический динамометр Справочные стандарты
Нормы электробезопасности: Соответствует стандартам энергоэффективности IEC 60034-30-1.
Стандарты сбора данных: в соответствии с системой управления измерениями ISO 10012.
Стандарты экологической адаптации: отвечает требованиям экологических испытаний серии GB/T 2423.
6.Двигатель БПЛА электрический динамиметрМодель Список
| Модель |
Мощность (кВт) |
Крутящий момент (Nm) |
Номинальная скорость (о/мин) |
Максимальная скорость (о/мин) |
Точность измерения крутящего момента |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
00,2% ФС |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
00,2% ФС |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
00,2% ФС |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
00,2% ФС |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
00,2% ФС |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
00,2% ФС |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
00,2% ФС |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
00,2% ФС |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
00,2% ФС |
| SSCG250-3000/8000 |
250 |
796 |
3000 |
8000 |
00,2% ФС |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
00,2% ФС |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
00,2% ФС |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
00,2% ФС |
| Сила, скорость Диапазона)и количество модулей приобретения может быть настроеноа)Обязательно. |
7Доставка и послепродажное обслуживание
Доставка: Стандартные модели отправляются в течение 90 дней; индивидуальные модели отправляются в течение 90-180 дней (включая международную логистику и помощь в таможенном оформлении).
Послепродажное обслуживание: 1-летняя гарантия на основные компоненты (динамометр, фланц крутящего момента), пожизненная двуязычная (китайский и английский) техническая поддержка (время ответа ≤ 4 часа);запасные части отправляются внутри страны в течение 24 часов и доставляются в международные страны в течение 7 дней; 1,5 дня бесплатного обучения эксплуатации; поддержка удаленной отладки (компьютерное, включая модульное руководство по конфигурации решения).
