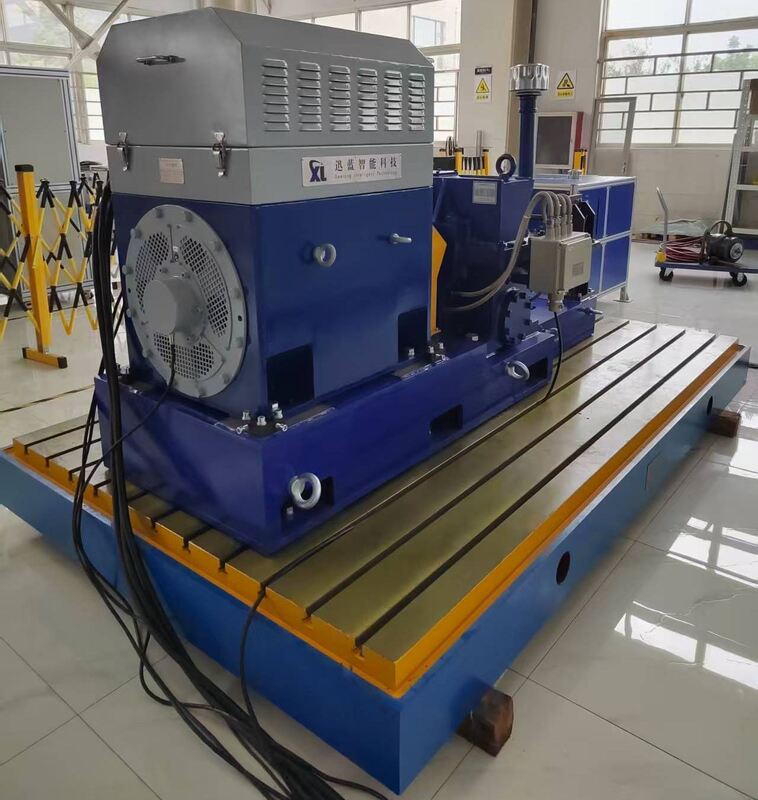

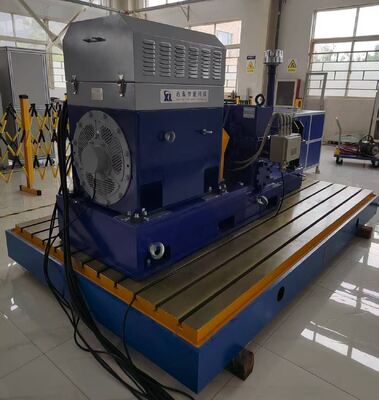

SSCD200-1000/3300 1910Nm Номинальный крутящий момент 3300 вращений в минуту Максимальная скорость Динамометр передачи коробки передач
1.Описание компонента SSCD200-1000/3300 Динамометр трансмиссии коробки передач

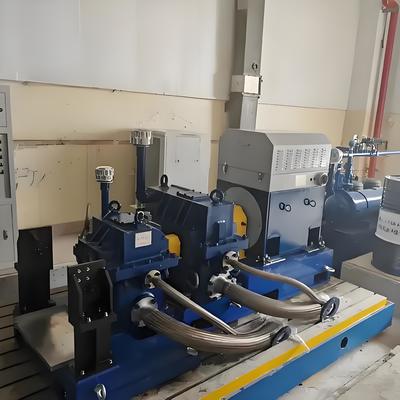

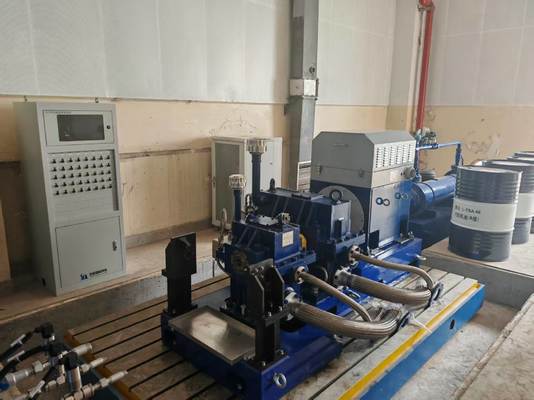

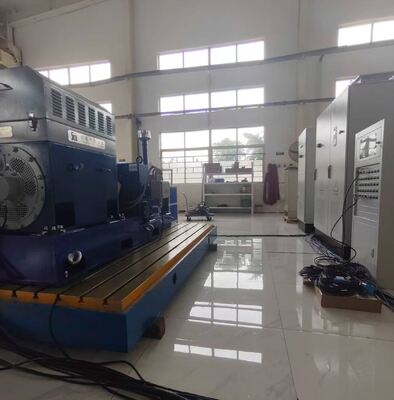

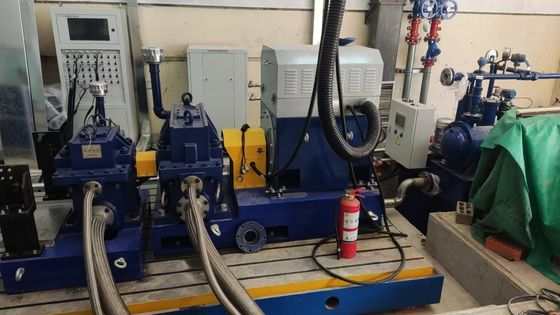

SSCD200-1000/3300 - это высокопроизводительное устройство, специально разработанное для высокоточных испытаний коробки передач, широко используемое в промышленном производстве, ветровой энергетике,строительные машиныЭта скамейка включает в себя динамиметр привода Seelong (модель SSCD200-1000/3300, мощность 200 кВт, номинальная скорость 1000 вращений в минуту, максимальная скорость 3300 вращений в минуту,точность измерения крутящего момента 0.2% FS) и динамиметр нагрузки (модель SSCD110-300/600, мощность 110 кВт, номинальная скорость 300 вращений в минуту, максимальная скорость 600 вращений в минуту), в сочетании с инверторной системой ABB (точность управления крутящим моментом 0,2% FS,точность регулирования скорости ±1 об/мин, время отклика 5 мс) и система измерения и управления XLP-1000 от Seelong (оснащенная процессором Intel Core i7, 32 ГБ памяти DDR4 и 1 ТБ SSD),позволяет осуществлять комплексный мониторинг и точное управление ключевыми параметрами, такими как крутящий момент, скорость, температура и давление.
| Наименование компонента |
Основные спецификации |
Бренд |
|
SSCD110-300/600
загрузочный электрический динамиметр
|
Мощность: 110 кВт; Номинальная скорость: 300 оборотов в минуту; Номинальный крутящий момент: 3501 Нм; Максимальная скорость: 600 оборотов в минуту; Датчик измерения крутящего момента: 0-5000 Нм (точность: 0,2% ФС) |
Силонг |

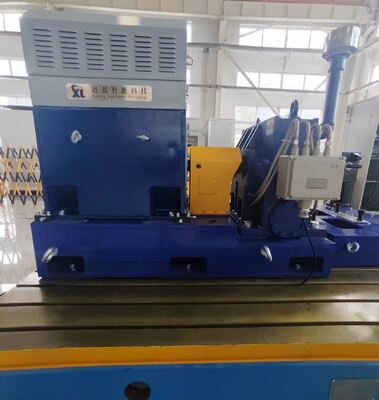

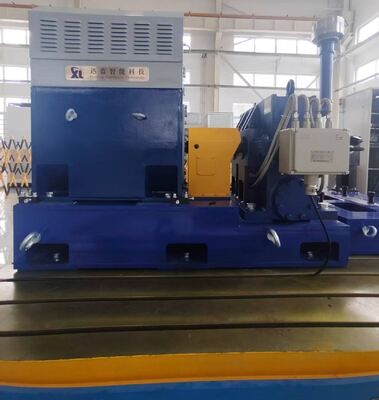

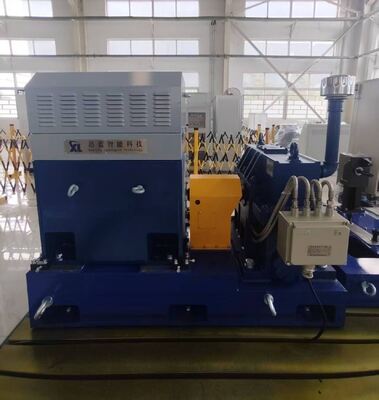

| SSCD200-1000/3300 Двигательный электрический динамиметр |
Мощность: 200 кВт; Номинальная скорость: 1000 вращений в минуту; Номинальный крутящий момент: 1910 Нм; Максимальная скорость: 3300 вращений в минуту; Датчик измерения крутящего момента: 0-2000 Нм (точность: 0,2% ФС) |
Силонг |
| Устройство калибровки крутящего момента |
Калибровка крутящего момента фланца |
Силонг |
| Система переменного частотного инвертора |
Система мультипривода с переменной частотой; точность регулирования крутящего момента 0,2% FS; точность регулирования скорости ±1 об/мин; время отклика 5 мс; оснащенная множественными средствами защиты от перегрузки, перенапряжения,и перегрев. |
ABB |

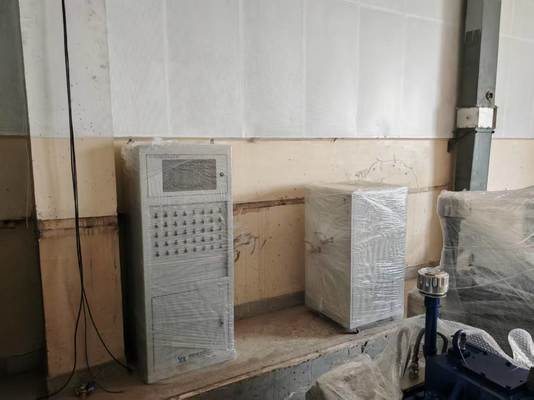

| Система измерений и управления XLP-1000 |
Промышленный компьютер: IPC710; процессор: Intel Core i7; память: 32 ГБ DDR4; жесткий диск: 1 ТБ SSD; предустановленное программное обеспечение XLP-1000 |
Силонг |
| Система сбора данных |
Модуль захвата температуры PT100, модуль захвата давления, аналоговый модуль захвата сигнала, датчик захвата температуры, датчик захвата давления, датчик захвата вибрации,коробка для сбора данных |
Силонг |

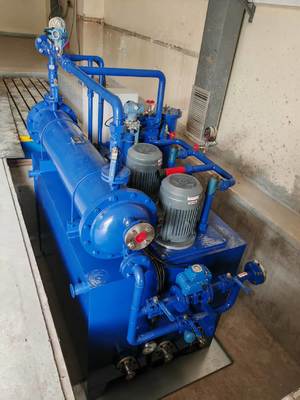

| Устройство регулирования температуры масла |
Теплообменник из нержавеющей стали, система управления PLC; точность контроля температуры: ± 1 °C |
Силонг |
| Измеритель потока редуктора |
используется для измерения потока воды и масла:
Диапазон сбора: 0-50 л/мин;
Точность: 0,5% ФС
Модель: SLLL050
|
Силонг |
| Факультативно - сцепление |
Допустимый крутящий момент: 500 Нм; допустимая скорость: 18000 оборотов/мин |
Силонг |
| Необязательно - крепление двигателя |
Нестандартные специальные L-образные, толщина стенки > 50 мм |
Силонг |
| Необязательно - литая железная плита |
Материал: HT300; Плоскость: ≤0,05 мм/м; Грубость поверхности: Ra≤1,6μm; Амортизаторы и литые железные пластины обеспечивают стабильность при высокоскоростных испытаниях. |
Силонг |
| Необязательно - амортизаторы |
Тип пружины, номинальная нагрузка 100-300 кг, коэффициент амортизации 0,2-0.3, подходящий для частот вибрации 5-10 Гц; амортизатор и литая железная пластина обеспечивают стабильность при высокоскоростных испытаниях. |
Силонг |
2. SSCD200-1000/3300 200 кВт Электрический динамометр Технические параметры
| Параметры |
Спецификации |
| Повер |
200 киловатт. |
| Номинальная скорость |
1000 оборотов в минуту |
| Максимальная скорость |
3300 оборотов в минуту |
| Номинальный момент |
1910 Нм |
| Диапазон измерения крутящего момента |
0-2000Nm |
| Точность измерения крутящего момента |
00,2% ФС |
| Точность регулирования скорости |
± 1 вращение в минуту |
| Время ответа |
5 мс |
3. SSCD200-1000/3300 Динамометр скоростной коробки передач
1) Высокая точность испытаний: точность измерения крутящего момента 0,2% FS, точность регулирования скорости ±1 об/мин, обеспечивающая точность и надежность данных испытания.
2) Высокоэффективная обработка данных: Система измерения и управления XLP-1000 оснащена высокопроизводительным процессором, позволяющим быстро обрабатывать данные и осуществлять мониторинг в режиме реального времени.
3) Комплексный мониторинг параметров: Система сбора данных включает в себя несколько датчиков для комплексного мониторинга таких параметров, как температура, давление и скорость потока.
4) Экономия энергии и охрана окружающей среды: Электрический динамиметр преобразует механическую энергию в электрическую и подает ее обратно в электрическую сеть, достигая энергосберегающих испытаний.
5) Гибкая конфигурация: предлагает множество дополнительных компонентов для удовлетворения потребностей различных сценариев испытаний.
4. SSCD200-1000/3300 Сфера применения динамитора скоростной коробки передач
1) Промышленные коробки передач: используется для испытаний эффективности передачи, повышения температуры и срока службы станков-инструментов, металлургических машин,машины для добычи полезных ископаемых и машины для резины и пластика для обеспечения стабильности обработки и износостойкости.
2) Переключатели ветровых турбин: поддерживает вибрационные характеристики, динамические характеристики и проверку надежности механических коробки передач ветровых турбин на уровне мегаватт, подходящих для дистанционного онлайн-мониторинга и диагностики неисправностей.
3) Коробки передач для машиностроения: охватывающие моделирование нагрузки и испытания долговечности оборудования, такого как дробилки и конвейеры, и проверку работы в суровых условиях.
4) Автомобильный и железнодорожный транспорт: Применения включают оптимизацию производительности трансмиссий, коробки передач электромобилей и высокоскоростные системы тяги железных дорог, повышение эффективности трансмиссии и плавность вождения.
5) Суда и энергетическое оборудование: Используется для испытаний скоростной совместимости морских коробки передач и для проверки коррозионной стойкости и смазочных характеристик гидроэлектрических коробки передач.
5. SSCD200-1000/3300 Референтные стандарты динамитора скоростной коробки передач
1) JB/T 10634-2023 "Электрический динамиметр": Основная спецификация, охватывающая технические требования и правила проверки динамометров, с акцентом на точность измерения крутящего момента (например, ± 0,2% FS) и точность регулирования скорости (например,± 1 вращение в минуту).
2) ISO 6336 и AGMA 2001: Международно признанные стандарты, используемые для расчета эффективности передачи передачи для обеспечения точности программных моделей управления и анализа.
3) QC/T 533-1999 "Методы испытаний автомобильных приводов на скамейке": обеспечивает ссылку на такие методы, как испытание статического торса сбоев и испытание усталости передач, и применимо к испытанию характеристик крутящего момента электрических приводов.
4) Военные стандарты (например, MIL-STD-810G): используется для моделирования экстремальных температур окружающей среды (-40 °C ~ 150 °C) и ударных нагрузок для воспроизведения производительности коробки передач в реальных условиях работы.
6. Список моделей динамометров трансмиссии коробки передач
| Модель |
Мощность (кВт) |
Крутящий момент (Nm) |
Номинальная скорость (о/мин) |
Максимальная скорость (о/мин) |
Точность измерения крутящего момента |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
00,2% ФС |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
00,2% ФС |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
00,2% ФС |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
00,2% ФС |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
00,2% ФС |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
00,2% ФС |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
00,2% ФС |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
00,2% ФС |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
00,2% ФС |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
00,2% ФС |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
00,2% ФС |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
00,2% ФС |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
00,2% ФС |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
00,2% ФС |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
00,2% ФС |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
00,2% ФС |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
00,2% ФС |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
00,2% ФС |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
00,2% ФС |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
00,2% ФС |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
00,2% ФС |
| Мощность, диапазон скоростиа)и количество модулей приобретения может быть настроеноа)Обязательно. |
7. Доставка и послепродажное обслуживание
Доставка: Стандартные модели отправляются в течение 90 дней; индивидуальные модели отправляются в течение 90-180 дней (включая международную логистику и помощь в таможенном оформлении).
Послепродажное обслуживание: 1-летняя гарантия на основные компоненты (динамометр, фланц крутящего момента), пожизненная двуязычная (китайский и английский) техническая поддержка (время ответа ≤ 4 часа);запасные части отправляются внутри страны в течение 24 часов и доставляются в международные страны в течение 7 дней; 1,5 дня бесплатного обучения эксплуатации; поддержка удаленной отладки (компьютерное, включая модульное руководство по конфигурации решения).
8. Сертификаты Seelong
9. Опаковка и перевозка
10. Часто задаваемые вопросы
В: Каково минимальное количество заказов для нашего сотрудничества?
О: Мы поддерживаем небольшой заказ на 1 шт. для продуктов на складе.
Вопрос: Как я могу узнать больше о продуктах?
О: Пожалуйста, оставьте свой адрес электронной почты, и мы отправим вам электронную книгу образцов.
Вопрос: Каков срок оплаты?
О: Обычно 40% T/T депозит, оплата в полном объеме до отправки.
Вопрос: Сколько времени требуется для выполнения моих заказов?
О: Производственный цикл динамометров составляет 6-8 недель, производственный цикл датчиков - 2-3 недели, другие продукты, пожалуйста, свяжитесь с нами.
Вопрос: Как мы получим общее решение испытательной скамьи?
Ответ: Оставьте нам свой адрес электронной почты, наш технический персонал свяжется с вами о детальном плане.
Вопрос: Могу ли я посетить вашу фабрику?
О: Конечно, вас всегда приветствуют.
