132 840Динамометр для испытания трансмиссии редуктора Продаваемый на заказ динамометр для испытания трансмиссии редуктора
1. SSCD132-1500/4500 840Динамометр для испытания трансмиссии редуктора Справочные стандарты Описаниекомпонента

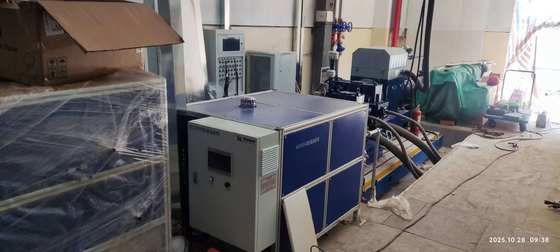

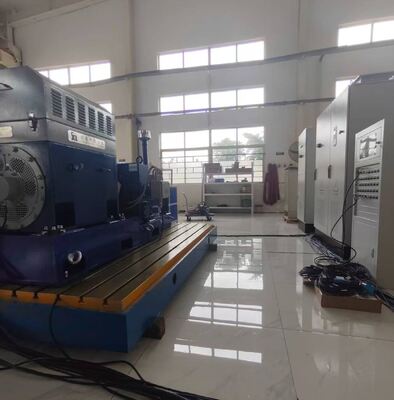

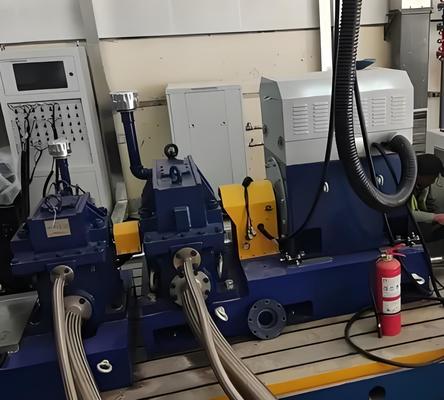

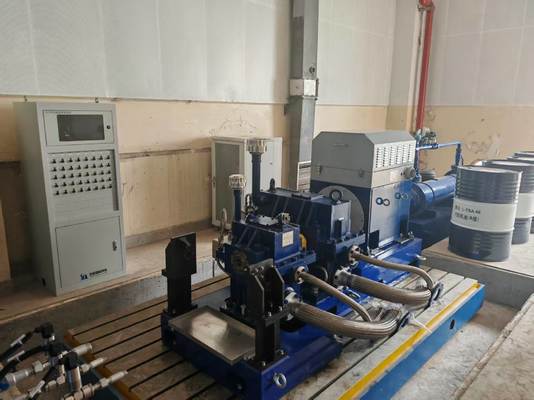

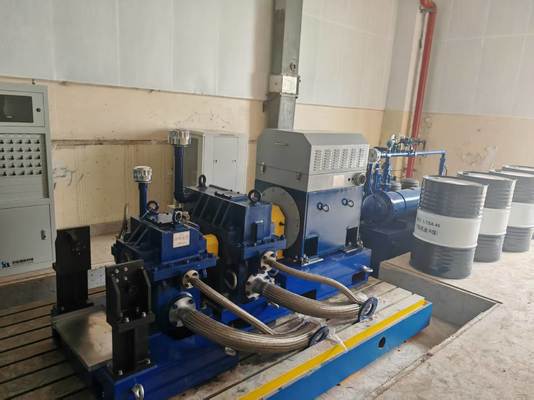

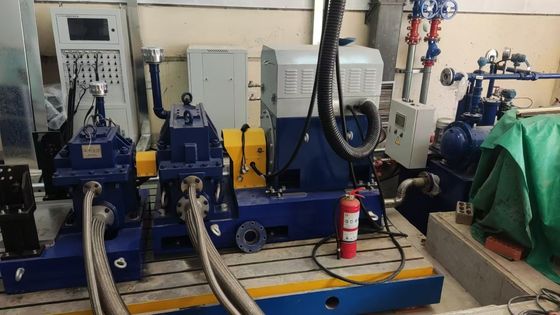

Испытательный стенд для редукторов мощностью 132 кВт (модель 132-1500/4500) — это высокопроизводительное испытательное оборудование, предназначенное для высокоточной оценки редукторов. Он находит широкое применение в различных секторах, включая промышленное производство, ветроэнергетику, строительную технику, автомобилестроение и системы железнодорожного транспорта.
Этот испытательный стенд имеет интегрированную конфигурацию основных компонентов. В нем используется приводной динамометр Seelong (модель SSCD132-1500/4500) с выходной мощностью 132 кВт, номинальной скоростью 1500 об/мин, максимальной скоростью 4500 об/мин и точностью измерения крутящего момента 0,2%FS, в сочетании с нагрузочным динамометром той же марки (модель SSCD110-300/600) мощностью 110 кВт, номинальной скоростью 300 об/мин и максимальной скоростью 600 об/мин.
В дополнение к системе инвертора ABB — обеспечивающей точность управления крутящим моментом 0,2%FS, точность управления скоростью ±1 об/мин и быстрое время отклика 5 мс — и системе измерения и управления Seelong XLP-1000 (оснащенной процессором Intel Core i7, 32 ГБ оперативной памяти DDR4 и твердотельным накопителем на 1 ТБ), стенд обеспечивает всесторонний мониторинг и точное регулирование критических рабочих параметров, таких как крутящий момент, скорость, температура и давление.
| Название компонента |
Основные характеристики |
Бренд |
|
SSCD110-300/600
электрический нагрузочный динамометр
|
Мощность: 110 кВт; Номинальная скорость: 300 об/мин; Номинальный крутящий момент: 3501 Нм; Максимальная скорость: 600 об/мин; Датчик измерения крутящего момента: 0-5000 Нм (точность: 0,2%FS) |
Seelong |

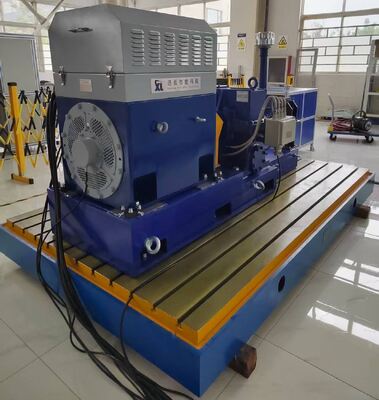

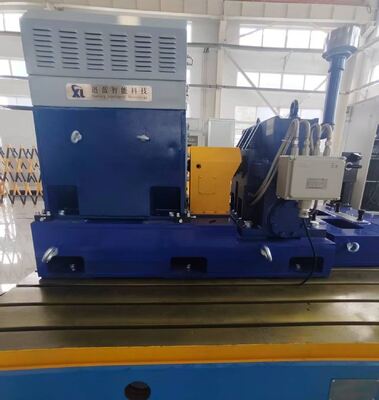

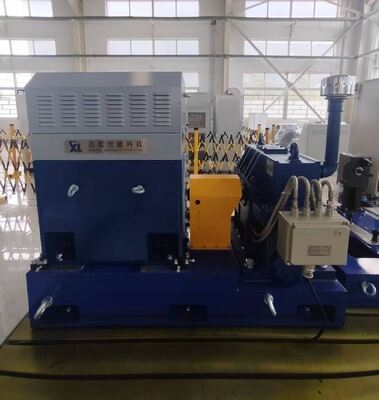

| SSCD132-1500/4500 приводной электрический динамометр |
Мощность 132 кВт, номинальная скорость 1500 об/мин, максимальная скорость 4500 об/мин, датчик измерения крутящего момента: 0-840 Нм (точность: 0,2%FS). |
Seelong |
| Устройство калибровки крутящего момента |
Калибровка крутящего момента фланца крутящего момента |
Seelong |
| Система частотно-регулируемого привода |
Многоприводная система частотно-регулируемого привода; точность управления крутящим моментом 0,2%FS; точность управления скоростью ±1 об/мин; время отклика 5 мс; оснащена множеством защит от перегрузки, перенапряжения и перегрева. |
ABB |
| Система измерения и управления XLP-1000 |
Промышленный ПК: IPC710; ЦП: Intel Core i7; Память: 32 ГБ DDR4; Жесткий диск: 1 ТБ SSD; Предустановленное программное обеспечение XLP-1000 |
Seelong |
| Система сбора данных |
Модуль сбора данных о температуре PT100, модуль сбора данных о давлении, модуль сбора аналоговых сигналов, датчик сбора данных о температуре, датчик сбора данных о давлении, датчик сбора данных о вибрации, блок сбора данных |
Seelong |
| Устройство контроля температуры масла |
Пластинчатый теплообменник из нержавеющей стали, система управления ПЛК; точность регулирования температуры: ± 1 ℃ |
Seelong |
| Расходомер шестеренчатого типа |
используется для измерения расхода воды и масла:
Диапазон измерения: 0-50 л/мин;
Точность: 0,5%FS
Модель: SLLL050
|
Seelong |
| Дополнительно - Муфта |
Допустимый крутящий момент: 500 Нм; Допустимая скорость: 18000 об/мин |
Seelong |
| Дополнительно - Кронштейн двигателя |
Нестандартный L-образный, толщина стенки > 50 мм |
Seelong |
| Дополнительно - Чугунная плита |
Материал: HT300; Плоскостность: ≤0,05 мм/м; Шероховатость поверхности: Ra≤1,6 мкм; Амортизаторы и чугунные плиты обеспечивают устойчивость во время высокоскоростных испытаний. |
Seelong |
| Дополнительно - Амортизаторы |
Пружинного типа, номинальная нагрузка 100-300 кг, коэффициент демпфирования 0,2-0,3, подходит для частот вибрации 5-10 Гц; амортизатор и чугунная плита обеспечивают устойчивость во время высокоскоростных испытаний. |
Seelong |
2. SSCD132-1500/4500 840кВт Электрический динамометр Технические параметры
| Параметры |
Характеристики |
| Мощность |
132 кВт |
| Номинальная скорость |
1500 об/мин |
| Максимальная скорость |
4500 об/мин |
| Номинальный крутящий момент |
840 Нм |
| Диапазон измерения крутящего момента |
0-840 Нм |
| Точность измерения крутящего момента |
Мощность, скорость |
| Точность регулирования скорости |
±1 об/мин |
| Время отклика |
5 мс |
3. 132132Динамометр для испытания трансмиссии редуктора Справочные стандарты Основные преимущества
- Сверхвысокая точность испытаний: Точность измерения крутящего момента достигает 0,2%FS, а точность регулирования скорости стабильна на уровне ±1 об/мин, обеспечивая точную и надежную поддержку основных данных для испытательных работ.
- Эффективная обработка данных: Оснащенная система измерения и управления XLP-1000 оснащена высокопроизводительным процессором, обеспечивающим быстрый расчет и обработку данных, а также поддерживающим динамический мониторинг процесса испытаний в режиме реального времени.
- Полноразмерный мониторинг параметров: Система сбора данных интегрирует несколько типов датчиков, которые могут всесторонне фиксировать ключевые рабочие параметры, такие как температура, давление и скорость потока, обеспечивая мониторинг без мертвых зон.
- Энергосберегающая и экологически чистая конструкция: Применение технологии вихретокового динамометра преобразует механическую энергию, генерируемую во время испытаний, в электрическую энергию и подает ее обратно в электросеть, реализуя энергосберегающий режим испытаний.
- Гибкая схема конфигурации: Предлагает широкий спектр дополнительных компонентов, которые могут гибко настраивать конфигурации для адаптации к различным сценариям применения в соответствии с потребностями испытаний различных отраслей и условий работы.
4. 132 840Динамометр для испытания трансмиссии редуктора Динамометр для испытания трансмиссии редуктораОбласть примененияОбласть промышленных редукторов
- : Подходит для различных промышленных редукторов, таких как станки, металлургическое оборудование, горнодобывающее оборудование, резиновое и пластмассовое оборудование. Он может проводить испытания на эффективность трансмиссии, характеристики повышения температуры и оценку срока службы, чтобы обеспечить стабильность обработки оборудования и износостойкость.Область редукторов ветроэнергетики
- : Поддерживает испытания на вибрационные характеристики, динамические характеристики и надежность редукторов ветроэнергетических установок мегаваттного класса и совместим с функциями удаленного онлайн-мониторинга и диагностики неисправностей.Область редукторов строительной техники
- : Охватывает моделирование нагрузки и испытания на долговечность оборудования строительной техники, такого как дробилки и конвейеры, и может проверить стабильную работоспособность редукторов в суровых условиях эксплуатации.Область автомобильного и железнодорожного транспорта
- : Применяется для испытаний на оптимизацию характеристик трансмиссий, редукторов электромобилей и высокоскоростных железнодорожных тяговых систем, помогая повысить эффективность трансмиссии и плавность хода.Область морского и энергетического оборудования
- : Может выполнять испытания на соответствие скорости морских редукторов и проверять коррозионную стойкость гидроэлектрических редукторов и эффект работы систем смазки.5.
SSCD132-1500/4500132 840Динамометр для испытания трансмиссии редуктора Справочные стандарты•
Военные стандарты (например, MIL-STD-810G): используются для имитации экстремальных температур окружающей среды (-40℃~150℃) и ударных нагрузок для воспроизведения характеристик редуктора в реальных рабочих условиях.•
Военные стандарты (например, MIL-STD-810G): используются для имитации экстремальных температур окружающей среды (-40℃~150℃) и ударных нагрузок для воспроизведения характеристик редуктора в реальных рабочих условиях.•
Военные стандарты (например, MIL-STD-810G): используются для имитации экстремальных температур окружающей среды (-40℃~150℃) и ударных нагрузок для воспроизведения характеристик редуктора в реальных рабочих условиях.•
Военные стандарты (например, MIL-STD-810G): используются для имитации экстремальных температур окружающей среды (-40℃~150℃) и ударных нагрузок для воспроизведения характеристик редуктора в реальных рабочих условиях.6.
Испытательный стенд для редукторов МодельСписок Модель
| Мощность (кВт) |
Крутящий момент (Нм) |
Номинальная скорость (об/мин) |
Максимальная скорость (об/мин) |
Точность измерения крутящего момента |
SSCD15-1000/4500 |
| 15 |
143 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 30 |
191 |
1500 |
3300 |
0,2%FS |
Мощность, скорость |
| 45 |
286 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 60 |
382 |
1500 |
3300 |
0,2%FS |
Мощность, скорость |
| 90 |
573 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 110 |
1050 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 160 |
1019 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 200 |
1273 |
1500 |
3300 |
0,2%FS |
Мощность, скорость |
| 250 |
1592 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 300 |
1910 |
1000 |
3300 |
0,2%FS |
Мощность, скорость |
| 30 |
191 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 45 |
286 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 60 |
382 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 90 |
573 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 132 |
840 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 160 |
1019 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 200 |
1273 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 250 |
1592 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 300 |
1910 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 400 |
2546 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| 500 |
3183 |
1500 |
3800 |
0,2%FS |
Мощность, скорость |
| Диапазон и количество модулей сбора данных можно настроитьпо мере необходимости.7. Доставка и послепродажное обслуживаниеДоставка |
: Стандартные модели поставляются через 90 дней; индивидуальные модели поставляются через 90-180 дней (включая международную логистику и помощь в таможенном оформлении).
Послепродажное обслуживание: Гарантия 1 год на основные компоненты (динамометр, фланец крутящего момента), пожизненная двуязычная (китайский и английский) техническая поддержка (время ответа ≤ 4 часа); запасные части отправляются внутри страны в течение 24 часов и доставляются за границу в течение 7 дней; предоставляется 1,5 дня бесплатного обучения эксплуатации; поддерживается удаленная отладка (на основе компьютера, включая руководство по конфигурации модульного решения).
8. Сертификаты Seelong9. Упаковка и доставка
10. Часто задаваемые вопросы
В: Каков минимальный объем заказа для нашего сотрудничества?
A: Мы поддерживаем небольшие пробные заказы от 1 шт. для товаров в наличии.
В: Как я могу узнать больше о продуктах?
A: Пожалуйста, оставьте свой адрес электронной почты, и мы вышлем вам электронный образец книги.
В: Каковы ваши условия оплаты?
A: Обычно депозит 40% T/T, оплата в полном объеме перед отправкой.
В: Каково время выполнения моих заказов?
A: Производственный цикл динамометров составляет 6-8 недель, производственный цикл датчиков составляет 2-3 недели, по другим продуктам, пожалуйста, свяжитесь с нами.
В: Как мы можем получить общее решение испытательного стенда?
A: Оставьте нам свой адрес электронной почты, наш технический персонал свяжется с вами для обсуждения подробного плана.
В: Могу ли я приехать на ваш завод?
A: Конечно, вы всегда можете приехать к нам в гости.
