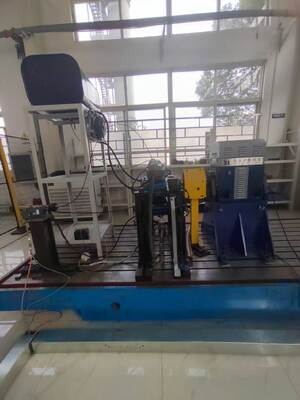

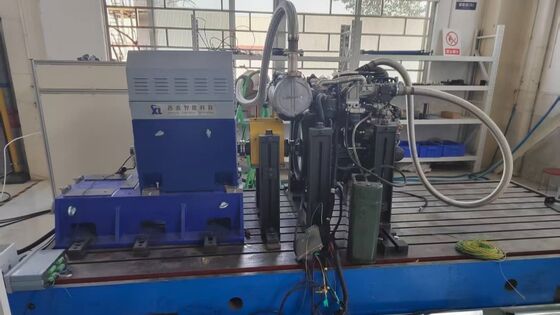

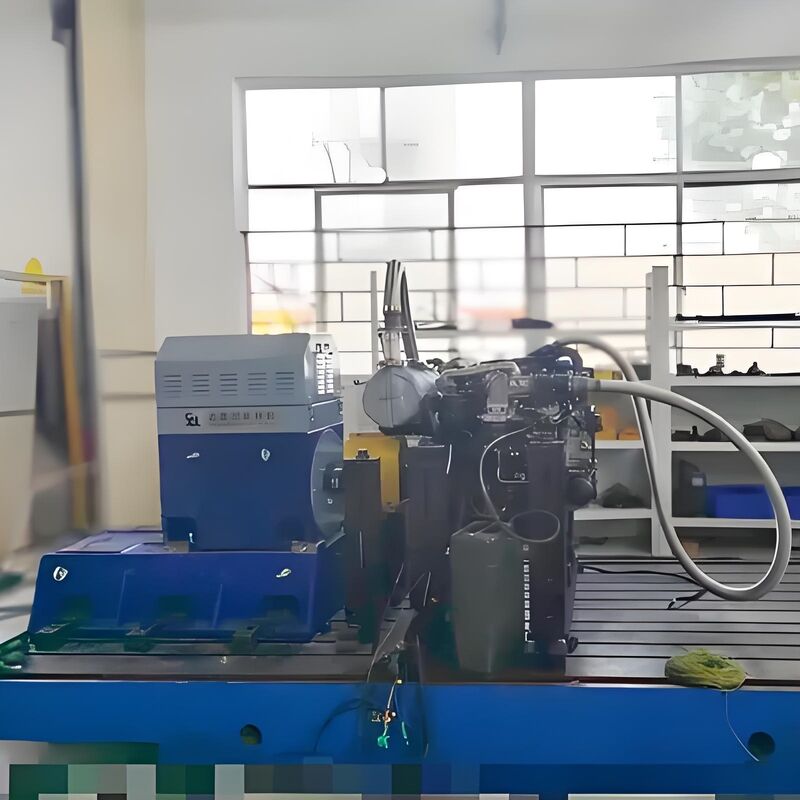

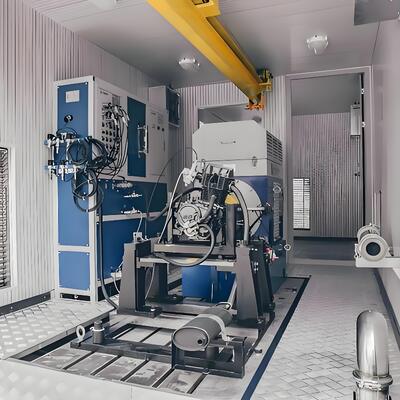

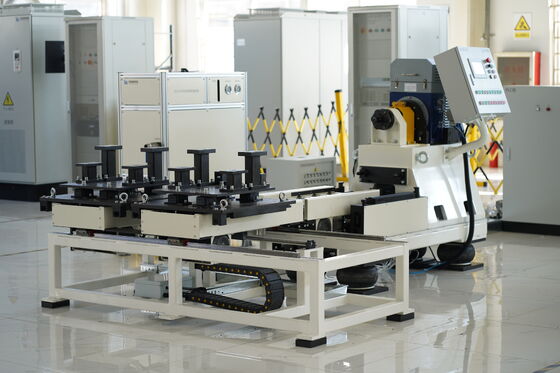

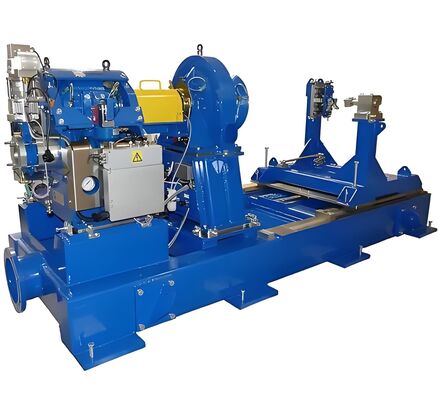

Динамометрический стенд для испытаний двигателей БПЛА SSCG132-3000/10000 мощностью 132 кВт
1. Описание состава динамометрического стенда для испытаний двигателей БПЛА SSCG132-3000/10000 мощностью 132 кВт
Динамометрический стенд для испытаний двигателей БПЛА SSCG132-3000/10000 мощностью 132 кВт представляет собой комплексную систему испытаний, разработанную специально для исследований и верификации средне- и высокомощных двигателей БПЛА. Эта система объединяет высокоточный электрический динамометр, модульную систему измерения и управления, а также многоканальный блок сбора данных, что позволяет проводить комплексную оценку ключевых эксплуатационных параметров, таких как крутящий момент, скорость вращения, мощность и расход топлива для турбовальных/турбовинтовых двигателей мощностью 132 кВт.
| Наименование компонента |
Основные характеристики |
Бренд |
| Электрический динамометр SSCG132-3000/10000 |
Мощность: 132 кВт, номинальная скорость: 3000 об/мин, максимальная скорость: 10000 об/мин, номинальный крутящий момент: 420 Нм, диапазон постоянной мощности: 3000-10000 об/мин, диапазон постоянного крутящего момента: 0-3000 об/мин, воздушное охлаждение. |
Seelong |
| Фланец крутящего момента |
0-800 Нм, точность: 0,2% от полной шкалы |
HBM |
| Система инвертора с частотным регулированием |
Бренд ABB, 132 кВт, трехфазное переменное напряжение 380 В ±10%, с множественной защитой от перегрузки, перенапряжения и перегрева. |
ABB |
| Система измерения и управления XLE-1000 |
Промышленный ПК: IPC710; Процессор: Intel Core I7; Память: 32 ГБ DDR4; Жесткий диск: 1 ТБ SSD; Предустановленное программное обеспечение системы измерения и управления XLE-1000 (поддерживает сбор данных в реальном времени, анализ кривых и генерацию отчетов) |
Seelong |
| Система сбора данных |
Включает модуль сбора данных низких температур (6 каналов), модуль сбора данных высоких температур (8 каналов), модуль аналогового сбора данных (8 каналов), датчик низких температур (PT100), датчик высоких температур, датчик давления, датчик атмосферного давления, датчик температуры и влажности, блок сбора данных и т. д. |
Seelong |
| Сервопривод дроссельной заслонки |
Характеристики: усилие привода 150 Н, ход 120 мм; имитация электронной дроссельной заслонки: двухканальный 0-2,5 В/5 В |
Seelong |
| Расходомер топлива |
Весовой тип, диапазон измерения: 8-40 кг/ч, точность: 0,2% от полной шкалы |
Seelong |
| Центробежный вентилятор с частотным регулированием |
Используется для отвода тепла от испытуемого устройства; Мощность: 32 кВт |
Seelong |
| Опционально - Муфта |
Допустимый крутящий момент: 480 Нм; Допустимая скорость: 18000 об/мин |
Seelong |
| Опционально - Кронштейн двигателя |
Нестандартный L-образный кронштейн двигателя, толщина стенки > 50 мм |
Seelong |
| Опционально - Чугунная плита |
Материал: HT300 (предел прочности на растяжение ≥300 МПа); плоскостность: ≤0,05 мм/м; шероховатость поверхности: Ra≤1,6 мкм; амортизаторы и чугунные плиты обеспечивают стабильность при высокоскоростных испытаниях. |
Seelong |
| Опционально - Амортизаторы |
Тип: пружинный амортизатор; Номинальная нагрузка: 120-250 кг/шт.; Коэффициент демпфирования: 0,2-0,3; Применимая частота вибрации: 6-12 Гц; Амортизатор и чугунная плита обеспечивают стабильность при высокоскоростных испытаниях. |
Seelong |
2. Технические параметры электрического динамометра SSCG132-3000/10000 мощностью 132 кВт
| Параметры |
Характеристики |
| Мощность (кВт) |
132 |
| Номинальная мощность |
132 кВт |
| Номинальная скорость |
3000 об/мин |
| Номинальный крутящий момент |
420 Нм |
| Максимальная скорость |
10000 об/мин |
| Диапазон постоянной мощности |
3000-10000 об/мин |
| Диапазон постоянного крутящего момента |
0-3000 об/мин |
| Метод охлаждения |
Воздушное охлаждение |
| Уровень защиты |
IP54 |
| Перегрузочная способность |
150% от номинальной мощности |
| Точность измерения крутящего момента |
±0,2% от полной шкалы |
| Точность измерения скорости |
±1 об/мин |
3. Основные преимущества динамометрического стенда для испытаний двигателей БПЛА SSCG132-3000/10000 мощностью 132 кВт
1) Высокоточное управление во всех рабочих условиях Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя. Фланец крутящего момента и расходомер топлива соответствуют стандарту высокой точности 0,2% от полной шкалы. В сочетании с передовым ПИД-алгоритмом обеспечивается контроль колебаний скорости в широком диапазоне скоростей (0-10000 об/мин) (типичное значение <±0,1%) и бесшовное переключение между режимами постоянного крутящего момента (0-3000 об/мин) и постоянной мощности (3000-10000 об/мин), что гарантирует надежность и согласованность данных при различных условиях испытаний и обеспечивает точную основу для оценки характеристик двигателя.2) Четырехквадрантное управление энергией
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.3) Модульность и гибкое расширение
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.4) Высокоскоростная защита безопасности
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.5) Низкоинтерференционная и стабильная конструкция
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.4.
Области применения динамометрического стенда для испытаний двигателей БПЛА SSCG132-3000/10000 мощностью 132 кВт1) Разработка двигателей беспилотных летательных аппаратов (БПЛА)
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.2) Верификация средне- и крупногабаритных авиационных двигателей
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.3) Испытания среднемощных силовых установок новой энергетики
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.4) Высокоточная калибровка промышленных двигателей
: Используется для калибровки характеристик крутящего момента и скорости средне- и высокомощных двигателей, требующих широкого диапазона скоростей (0-10000 об/мин), удовлетворяя потребности в калибровке высокоточных систем управления, таких как авиационные двигатели и промышленные приводные двигатели высокого класса, и повышая точность и стабильность работы двигателя.5.
Стандарты, на которые опирается динамометрический стенд для испытаний двигателей БПЛА SSCG132-3000/10000 мощностью 132 кВтСтандарты электробезопасности
- : Соответствует требованиям IEC 60034-30-1 по энергоэффективности, обеспечивая стабильную работу оборудования при напряжении 380 В ±10%.Стандарты сбора данных
- : Соответствует системе менеджмента измерений ISO 10012, обеспечивая точность датчиков (например, датчиков температуры PT100) и согласованность сбора данных.Стандарты экологической адаптации
- : Соответствует требованиям к экологическим испытаниям серии GB/T 2423, обеспечивая нормальную работу оборудования в диапазоне температур от -10°C до 40°C.6. Модель динамометрического стенда для испытаний двигателей БПЛА
Список Модель
| Мощность (кВт) |
Крутящий момент (Нм) |
Номинальная скорость (об/мин) |
Макс. скорость (об/мин) |
Диапазон постоянного крутящего момента (об/мин) |
Диапазон постоянной мощности (об/мин) |
Точность измерения крутящего момента (% от полной шкалы) |
SSCG30-3000/10000 |
| 30 |
95 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 45 |
143 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 60 |
191 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 75 |
238 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 90 |
286 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 110 |
350 |
1114 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 132 |
420 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 160 |
509 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 200 |
637 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 250 |
796 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 300 |
955 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 350 |
1114 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
| 400 |
1273 |
3000 |
7500 |
0-3000 |
3000-7500 |
0,05/0,1/0,2 |
Поддерживаются индивидуальные услуги: диапазон скоростей, диапазон крутящего момента, функции тестового программного обеспечения и решения для адаптации к особым условиям могут быть настроены в соответствии с требованиями. |
7. Доставка и послепродажная поддержка
Услуги доставки 1) Стандартные модели
: Отгрузка в течение 90 дней (включая предпродажное тестирование для обеспечения быстрой установки по прибытии).
2) Индивидуальные модели: Доставка в течение 90-120 дней, включая международную логистику и доставку в основные регионы по всему миру, включая Европу, Америку, Юго-Восточную Азию и Ближний Восток (доступны варианты морских/наземных перевозок, включая безопасную упаковку и защиту от влаги и ржавчины).
3) Сопутствующие услуги: Мы предоставляем полные сертификаты CE и ISO, а также сертификаты происхождения, а выделенный специалист по логистике будет сопровождать весь процесс, помогая с таможенным оформлением и обеспечивая безопасную и своевременную доставку крупногабаритного оборудования на объект.
Послепродажная поддержка1) Гарантийные обязательства
: 1 год гарантии на основные компоненты (динамометр, фланец крутящего момента), пожизненное обслуживание; бесплатные услуги по устранению неисправностей и ремонту в течение гарантийного периода, за исключением повреждений, вызванных человеческим фактором.
2) Техническая поддержка: Круглосуточная двуязычная (английский и китайский) служба поддержки, время отклика ≤ 4 часов3) Услуги по установке, вводу в эксплуатацию и обучению
: Пользователь несет ответственность за базовую установку на месте. Seelong направит двух профессиональных техников для предоставления инструкций на месте (включая позиционирование и калибровку оборудования, а также спецификации подключения трубопроводов/линий); ввод оборудования в эксплуатацию будет полностью осуществлен нами (включая тестирование при включении, калибровку параметров и тестирование системной связи); будет предоставлено 3 дня бесплатного профессионального обучения эксплуатации (охватывающее эксплуатацию оборудования, настройку параметров, ежедневное техническое обслуживание и устранение неисправностей), чтобы операторы могли уверенно использовать крупномасштабное оборудование.4) Удаленная поддержка
: Поддерживает удаленную отладку через компьютер, обновление системы и руководство по настройке модульных решений, быстрое решение технических проблем во время использования и минимизацию потерь от простоя.8. Часто задаваемые вопросы
