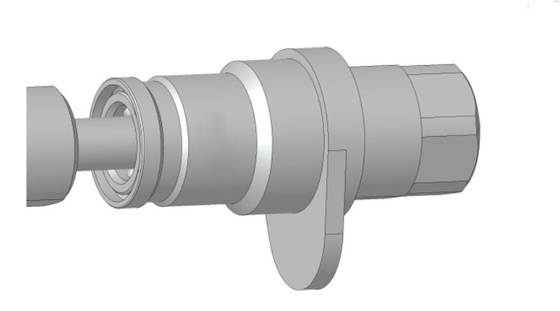

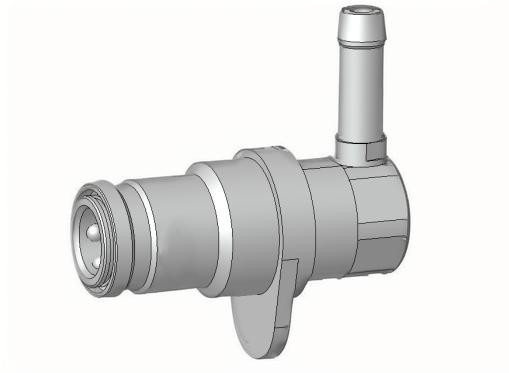

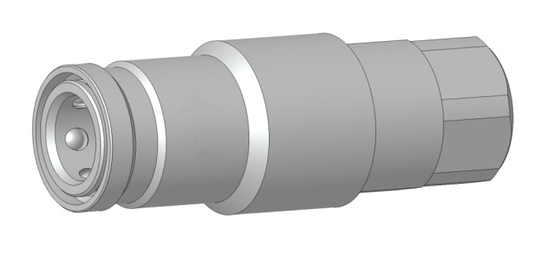

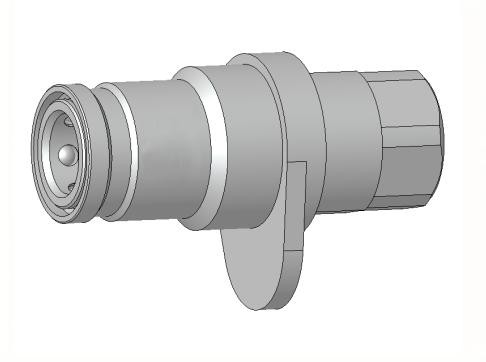

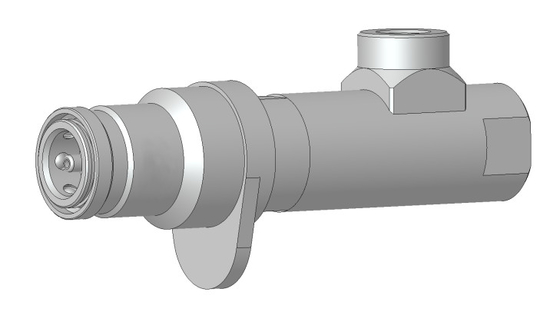

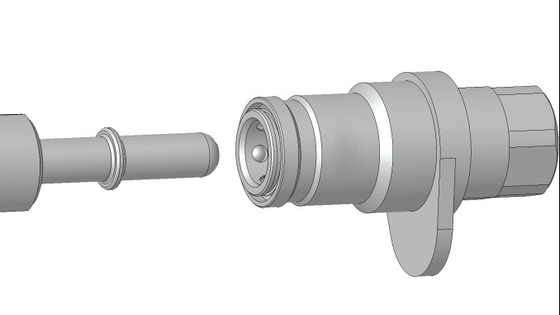

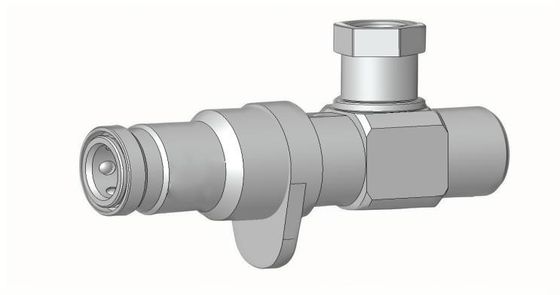

TF531 Серия Нержавеющая сталь Рукав Стальной шарик Тип быстрой связи сцепления (Специально для топливных труб порта)
TF531 серии быстрый разъем принимает рукав стального шарика блокировки, который в основном используется для ручного тестирования. Он широко используется в подключении двигателя топливных труб порта.блокировка стальных шаров, компактная структура, легкая в эксплуатации, безопасная и надежная, подключение мореЯ могу легко достичьтолкать одной рукойСсылкии тянутьОсновной корпус изготовлен из высокопрочной нержавеющей стали, что делает соединитель более прочным.Мы можем предоставить быстрый разъем, рукава которого с боковой толчок пластины.
TF531 Преимущества быстрых соединителей
1)Уменьшить повреждение нитей, вызванное частым вставлением и удалением.
2)Мгновенное уплотнение соединения, высокая эффективность соединения, подходит для высокой частоты и большого количества повторных требований к испытаниям вставки и вывода.
3)Уникальная конструкция застежки нити, без помощи инструментов, нажатие ручки может обеспечить мгновенное уплотнение нити.
4)УникальныйСжатие ручкии герметичность конструкции, даже если давление постоянно меняется, он может прочно заперть соединитель для обеспечения надежности соединения.
5)Конструкциясжимание ручкиявляется эргономичным, и операция более удобна.Печать легко заменить и легко обслуживать.
TF531 Технические параметры серии
| Применимый интерфейс |
Вход в топливную трубу (соответствует стандарту SAE J2044) |
| Материал корпуса |
Высокопрочная коррозионностойкая нержавеющая сталь, другие материалы также могут быть выбраны в соответствии с потребностями клиента |
| Материал пломбы |
Фторная резина (FKM) используется в качестве основной уплотнителя по умолчанию, и другие материалы могут быть выбраны в соответствии с потребностями клиента |
| Применяемая среда |
Топливное масло, такое как бензин, дизельное топливо, керосин и т.д. |
| Режим работы |
РукаваТип стального шарика |
| Рабочее давление |
0-25бар |
| Рабочая температура |
-15°С-+100°С |
| Уровень утечки* |
10- 4- Да, конечно.3/s |
* Это минимальный уровень утечкииз- Да.стандартные продуктыМы можем предоставить устройства са)более низкий уровень утечки по требованию; это зависит от детальных спецификаций, предоставленных заказчиком (метод испытаний,температура испытания и давление испытания) и качество образца, предоставленного заказчиком (i. т.е. поверхностная обработка уплотнительной поверхности, шероховатость и допустимые размеры).
TF531 Размеры серии(единица: мм)
| ПродуктМОдель |
Диаметр уплотнения A |
В. |
В |
D |
Номер корпуса |
Скважина для жидкости B1 |
Модель сотключениеклапан |
| TF531-Y0630 |
6.3 |
8.75±0.15 |
20.91±0.25 |
1.57 |
1 |
G 1/8” |
TF531-Y0630V |
| TF531- Y0789 |
7.89 |
10.98±0.15 |
21.12±0.25 |
1.57 |
1 |
G 1/8” |
TF531-Y0789V |
| TF531- Y0949 |
9.49 |
12.94±0.21 |
21.12±0.25 |
1.57 |
2 |
G 1/8” |
TF531-Y0949V |
| TF531- Y0989 |
9.89 |
13.42±0.21 |
24.74±0.25 |
2.34 |
2 |
G 1/8” |
TF531-Y0989V |
| TF531- Y1180 |
11.8 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4” |
TF531-Y1180V |
| TF531- Y1261 |
12.61 |
16.51±0.25 |
26.62±0.5 |
2.34 |
3 |
G 1/4” |
TF531-Y1261V |
| TF531- Y1582 |
15.82 |
19.18±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8” |
TF531-Y1582V |
| TF531- В 1890 году. |
18.9 |
22.33±0.25 |
26.62±0.5 |
2.34 |
4 |
G 3/8” |
TF531-Y1890V |
| TF531- Y2270 |
22.7 |
250,7±0.5 |
29.5±0.5 |
2.34 |
5 |
G 1/2” |
TF531-Y2270V |
| TF531- Y2550 |
25.5 |
28.2±0.5 |
29.5±0.5 |
2.34 |
6 |
G 3/4” |
TF531-Y2550В |
| TF531- Y2842 |
28.42 |
320,3±0.5 |
42.5±0.5 |
2.34 |
6 |
G 3/4” |
TF531-Y2842V |
TFКоннектор серии 531В имеет встроенный однонаправленный клапан-кубок с максимальным давлением 50 бар.
Если после испытания возникает необходимость в обратном воздействии, пожалуйста, свяжитесь с нашим инженером по продажам и закажите быстрый разъем TF531 с функцией обратного воздействия, как показано ниже.
TF531 Применение серии
1.Промышленность испытаний двигателей
2.Индустрия испытаний новых энергоносителей
3Испытания приборами
4Промышленность охлаждения и кондиционирования воздуха
5. Газовые, жидкие быстрые наполнители
6Общие промышленные скоростные уплотнители
