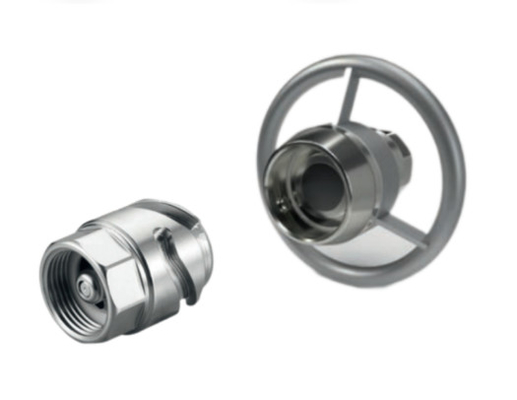

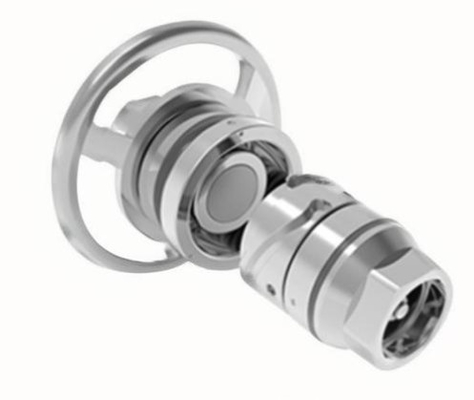

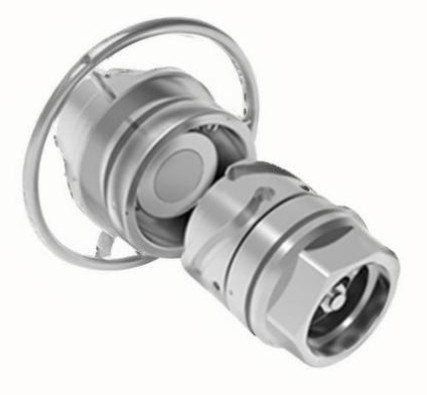

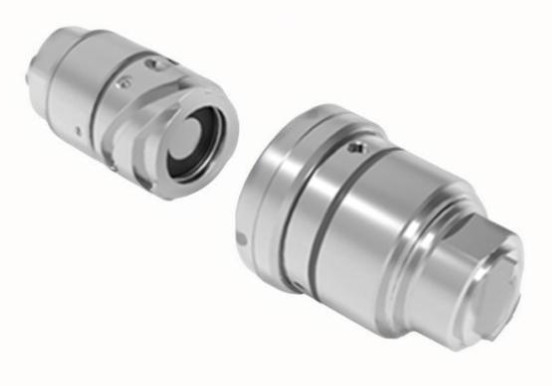

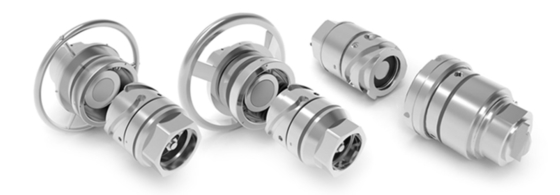

ТФК трехрубчатые жидкостные соединители
TFC серии трех канав жидкостной разъединитель принимает трех канав метода блокировки, который может реализовать блокировку и отключение розетки и розетки путем толкания и вытягивания вращения, легко работать,безопасный и надежныйШироко используется в системе подключения оборудования крупных трубопроводов, таких как военная оборона, нефтехимия, железнодорожные танковые вагоны, контейнеры, морская загрузка и разгрузка танков хранения.
Преимущества трехрубчатого жидкостного соединителя TFC
1) Уникальная конструкция с тремя канавками, легкая в эксплуатации, и соединение стабильное и надежное.
2) Рабочее ручное колесо оснащено эргономичной конструкцией, что делает работу более удобной и быстрой.
3) двусторонний дизайн клапана отключения, он может держаться запечатанным как в подключенном, так и в отключенном состоянии, без утечки, безопасно и надежно.
4) Осевое стыковка, линейный поток, так что падение давления уменьшается, с отличным соотношением потока / падения давления.
5) Материал подложки и поверхностное покрытие обладают высокой износостойкостью и коррозионной стойкостью.
6) Плоская конструкция противозагрязнения минимизирует попадание загрязнителей в трубопроводную систему.
7) Плоская конструкция без капель обеспечивает безопасность оператора и предотвращает утечку жидкости, вызывающую загрязнение окружающей среды.
8) В аэрокосмической и химической промышленности и других областях требуется хорошая коррозионная стойкость и тепловая устойчивость, поэтому материал подложки может быть выбран Hastelloy.
9) Согласно параметрам потока, можно выбрать 7 видов диаметров.
10) В зависимости от температуры трубы могут быть предоставлены 4 цветовых разъемов для идентификации жидкости, чтобы быстро идентифицировать петли с различной температурой.
11) Жидкостные соединители могут быть установлены на трубопроводы и оборудование различными способами, если вам нужно настроить интерфейс хвоста, пожалуйста, свяжитесь с нашей компанией.
Технические параметры жидкостных соединителей серии TFC
| Материал субстрата |
Нержавеющая сталь, алюминиевый сплав, Hastelloy |
| Материал пломбы |
Нитриловый каучук, EPDM, флуоро каучук, силиконовый каучук |
| Применяемая среда |
Вода, охлаждающая жидкость, масло, коррозионные жидкости и т.д. |
| Рабочая температура |
-45°C - 200°C |
| Рабочее давление |
0 - 15 бар |
| Испытание соляным спреем |
≥ 120 часов |
| Испытание вибрации |
Согласно методу GJB360B-2009, выдерживать вибрации давления 1Mpa без утечки |
| Испытание удара |
Согласно методу GJB360B-2009, выдерживать удар давления 1Mpa без утечки |
| Продолжительность службы |
5000 вставки без утечки |
Параметры розетки серии TFC
| Спецификации модели |
TFC25 |
TFC32 |
TFC40 |
TFC50 |
TFC65 |
TFC80 |
TFC100 |
| Эквивалентный диаметр (мм) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| Максимальное рабочее давление (бар) |
25 |
15 |
15 |
15 |
15 |
15 |
10 |
| Максимальный рабочий поток (л/мин) |
145 |
238 |
372 |
581 |
982 |
1488 |
2325 |
|
Коэффициент потока
(м3/ч)
|
12 |
20.5 |
32.5 |
63.5 |
75.6 |
86.1 |
102.2 |
| Максимальная утечка на вставку (мл) |
0.4 |
0.6 |
0.9 |
1 |
1.2 |
1.3 |
2.3 |
| Клапан отключения |
двусторонний |
двусторонний |
двусторонний |
двусторонний |
двусторонний |
двусторонний |
двусторонний |
| Максимальный крутящий момент (N•m) |
6 |
8 |
10 |
20 |
24 |
30 |
40 |
| Максимальный крутящий момент разделения (N•m) |
8 |
10 |
12 |
22 |
26 |
32 |
42 |
Кривая потока серии TFC
Применение трехрубчатых жидкостных соединителей TFC
1) Промышленность хранения энергии
Технология хранения энергии является ядром новой энергетической промышленной революции.может обеспечить бесперебойную выработку электроэнергии из новых источников энергии, и может эффективно регулировать изменения напряжения сети, частоты и фазы, вызванные производством новой энергии,Таким образом, крупномасштабная ветряная энергия и фотоэлектрическая энергия могут быть легко и надежно включены в традиционную энергетическую сеть..
В настоящее время система управления температурой хранения энергии в основном использует воздушное и жидкое охлаждение.воздушно-охлаждаемая теплораспределение приводит тепло, вырабатываемое батарейным элементом, на внешний фанат, который имеет преимущества простой структуры и низкой стоимости, но коэффициент теплопередачи низкий, скорость охлаждения медленная, и требуется большая площадь канала рассеивания тепла;Теплоотведение жидкости охлаждения должно снизить температуру батареи путем конвекционной теплопередачи охлаждающей жидкости, его преимущества в основном близки к источнику тепла, низкое потребление энергии, высокая теплопроводность, более равномерное рассеивание тепла, но также более подходящие для наружной среды, чем охлаждение воздухом.
Эффективное функционирование оборудования для хранения энергии не может быть отделено от гарантии системы контроля температуры.Эффективная система жидкостного охлаждения стала важным направлением для развития контроля температуры. Работа жидкостного соединителя, разработанного нашей компанией, безопасна и надежна, а эксплуатация проста и быстрая.и плоская конструкция без капель гарантирует, что розетка и розетка могут оставаться запечатанными в состоянии подключения и отключения, обеспечивая безопасность оператора и предотвращая утечку жидкости, вызывающую загрязнение окружающей среды.
2)АэрокосмическаяПромышленность
ВАэрокосмическаяПромышленность, особенно нормальная работа радаров и самолетов, неотделима от системы контроля температуры.Наша компания специализируется на разработке жидкостных соединителей для военных систем обороны., с его безопасными и надежными характеристиками, удобной и быстрой эксплуатацией, обеспечивает долгосрочную и надежную гарантию для системы контроля температуры воздушного оборудования.
3) Обработка данных
Некоторые крупные центры обработки данных, серверные станции и суперкомпьютеры, выполняющие сотни миллионов операций каждой секунды, будут производить много тепла,производительность теплораспределения оборудования обработки данных напрямую связана со скоростью вычислений компьютера и его сроком службы;Наша компания специализируется на разработке жидкостных разъемов для оборудования для обработки данных, с его безопасными и надежными характеристиками, удобной и быстрой эксплуатацией,обеспечивает долгосрочную и надежную гарантию системы охлаждения компьютера.
