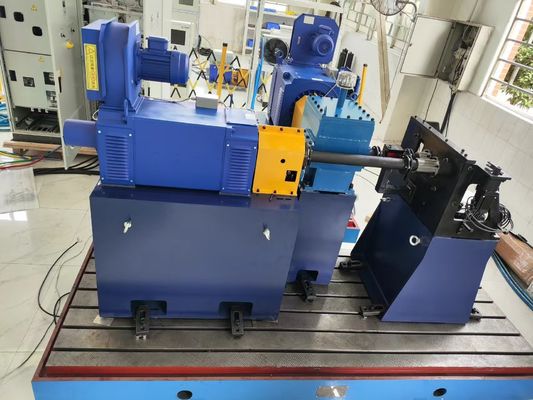

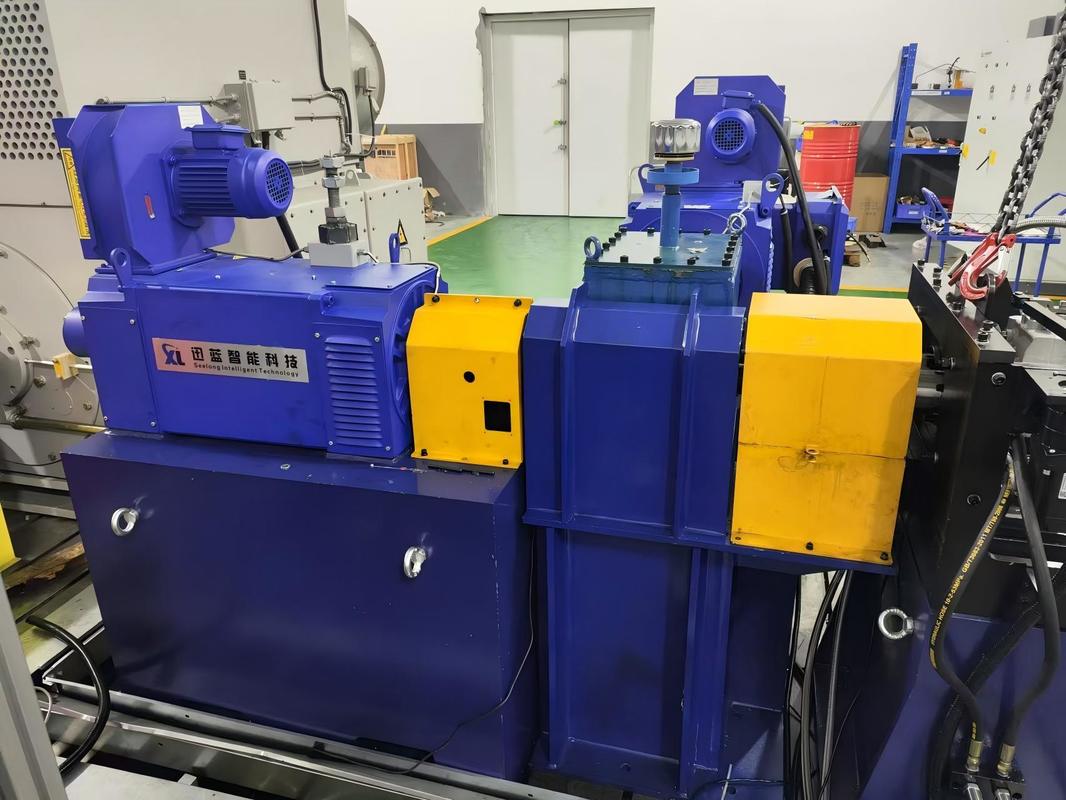

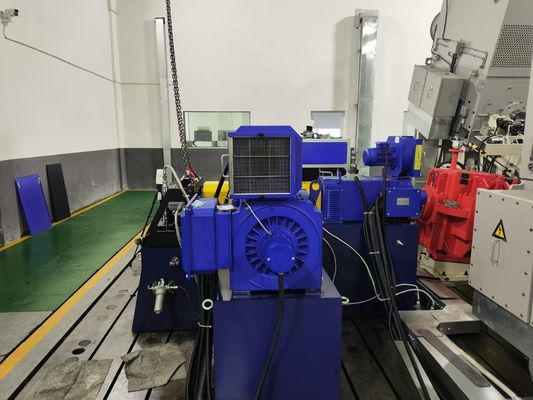

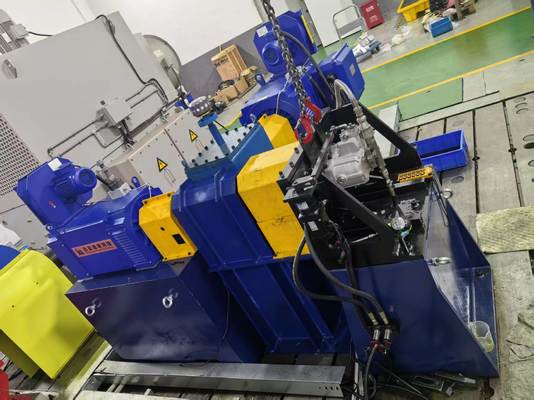

SSCH160-6000-10000 Испытательный стенд для промышленных гидравлических насосов с динамометром 160 кВт

SSCH160-6000-10000 160 кВт Промышленный гидравлический стенд для испытания насосов

1. Обзор системы стенда для испытания промышленных гидравлических насосов SSCH160-6000-10000 160 кВт

Стенд для испытания гидравлических насосов SSCH160-6000-10000 разработан специально для тяжелой промышленной гидравлики. Он объединяет в себе электрический динамометр мощностью 160 кВт с высокой нагрузкой, промышленный гидравлический насос высокого давления, модуль нагрузки с несколькими условиями и промышленную систему измерения и управления. Он обеспечивает всестороннее тестирование производительности промышленных гидравлических насосов при высоком давлении (50 МПа), высокой нагрузке (160 кВт непрерывной нагрузки) и стабильных рабочих условиях. Система поддерживает рециркуляцию электроэнергии более 85% и подходит для калибровки производительности, 1000-часовой проверки выносливости и моделирования неисправностей гидравлических насосов высокого давления, используемых в машинах для литья под давлением, металлургическом оборудовании и горнодобывающем оборудовании. Он отвечает требованиям высокой надежности, высокой нагрузки и длительного цикла испытаний, предъявляемым к промышленной гидравлике.

2. Компоненты системы стенда для испытания промышленных гидравлических насосов SSCH160-6000-10000 160 кВт

1) Промышленный гидравлический насос высокого давления: Номинальное давление 50 МПа, расход 80 л/мин, подходит для промышленного антифрикционного гидравлического масла (например, L-HM46/68), с высокой стабильностью при длительной работе под высоким давлением, обеспечивая непрерывный источник масла высокого давления для модуля нагрузки, имитируя фактические условия подачи масла в машинах для литья под давлением и металлургических прессах;

2) Модуль топливного бака: Доступный объем 200 л, диапазон регулировки наддува 0-0,3 МПа (адаптируется к требованиям регулирования давления промышленных насосов), оснащен трехступенчатой системой фильтрации (точность 10 мкм) для предотвращения износа гидравлического насоса, вызванного загрязнением масла, и обеспечения чистоты масла и стабильности циркуляции в условиях высокого давления;

3) Электрический динамометр 160 кВт: Основной блок испытания мощности обеспечивает бесступенчатое регулирование скорости от 0 до 10 000 об/мин, поддерживает работу с перегрузкой 120% (кратковременная продолжительность 10 минут, подходит для пуска и останова промышленных насосов), точно контролирует постоянный крутящий момент посредством электромагнитного нагружения и тестирует эффективность возврата энергии ≥85%;

4) Датчик крутящего момента и скорости: Диапазон крутящего момента 0-500 Нм, диапазон скоростей 0-10000 об/мин, уровень точности ≤0,1% FS, сбор данных о крутящем моменте и скорости промышленных гидравлических насосов в реальном времени, адаптируясь к потребностям сбора данных в установившемся режиме при высокой нагрузке;

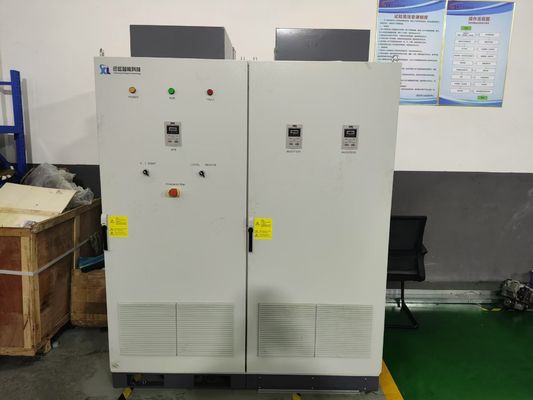

5) Система частотно-регулируемого привода: использует прямое управление крутящим моментом (DTC) с точностью управления ±0,01 Гц; работает в диапазоне рабочих температур от 0°C до 45°C (совместим с колебаниями температуры в промышленных цехах), имеет уровень защиты IP54, работает при 100% полной нагрузке на высоте ниже 1000 м, имеет уровень шума ≤85 дБ и поддерживает протокол связи Modbus для промышленных локальных сетей;

6) Модуль нагрузки: Эти модули делятся на три типа промышленных нагрузок: ① Нагрузка сброса высокого давления: Этот модуль использует группу предохранительных клапанов класса 50 МПа для проверки характеристик давления-расхода в установившемся режиме высокого давления гидравлического насоса; ② Пропорциональная дроссельная нагрузка: Этот модуль использует пропорциональный клапан для имитации изменений расхода во время зажима/открытия пресс-формы машины для литья под давлением; и ③ Тяжелый грузовой цилиндр: Этот модуль использует гидравлический привод класса 50 кН для имитации условий тяжелой нагрузки металлургического оборудования и подъема горнодобывающего оборудования.

7) Модуль измерения и управления: Объединяет многоканальный блок сбора данных (частота дискретизации 300 Гц, подходит для промышленных испытаний в установившемся режиме), поддерживает одновременный сбор более 150 параметров, включая крутящий момент, давление (0-60 МПа), расход (0-100 л/мин), температуру масла, и автоматически генерирует кривые объемной и общей эффективности насоса, а также отчеты об испытаниях, специфичные для промышленного оборудования.

8) Модуль дистанционного управления: Этот модуль использует двухъядерную архитектуру DSP+FPGA, процессор архитектуры X86 (основная частота 1,0 ГГц, память 1 ГБ, диск DOM 8 ГБ) и предварительно установленную систему Win10 IoT Industrial Edition. Он поддерживает стыковку с системой MES цеха и может осуществлять локальное/дистанционное управление в пределах 500 м, адаптируясь к потребностям промышленных безлюдных цехов.



3. Технические параметры стенда для испытания промышленных гидравлических насосов 160 кВт



Параметры	Технические показатели	Параметры	Технические показатели
Номинальная мощность	160 кВт	Диапазон постоянного крутящего момента	0-6000 об/мин
Максимальная выходная скорость	10000 об/мин	Диапазон постоянной мощности	6000-10000 об/мин
Перегрузочная способность	120% (кратковременная продолжительность 10 минут)	Номинальный крутящий момент	255 Нм
Диапазон измерения крутящего момента	0-500 Нм (адаптивный датчик)	Эффективность рекуперации энергии	≥85% (обратно в сеть)
Точность измерения скорости	±0,01% FS	Метод охлаждения	Принудительное водяное охлаждение + независимый цикл рассеивания тепла
Метод управления	Трехконтурное управление с обратной связью по крутящему моменту/скорости/мощности	Адаптивный источник питания	380 В±10% трехфазный 50 Гц (требуется независимый трансформатор)
Точность управления в установившемся режиме	Крутящий момент ±0,2% FS, скорость ±0,1 об/мин	Применимый диапазон мощности гидравлического насоса	80-200 кВт (охватывает основные промышленные насосы средней и большой мощности)



4. Справочные стандарты для стенда для испытания промышленных гидравлических насосов SSCH160-6000-10000 160 кВт



Отечественные стандарты



1) GB/T 3766-2021 Общие правила и требования безопасности для гидравлических трансмиссионных систем и их компонентов
2) GB/T 17487-2021 Методы испытаний гидравлических насосов
3) GB/T 23537-2017 Гидравлический поршневой насос (Специальный стандарт для промышленных поршневых насосов высокого давления)
4) JB/T 7039-2016 «Пределы значений шума для гидравлических насосов» (Требования соответствия шуму для промышленных цехов)



Международные стандарты



1) ISO 4413:2010 «Гидравлическая энергия жидкости - Общие правила и требования безопасности для систем и их компонентов»
2) ISO 10770-1:2019 «Гидравлическая энергия жидкости - Насосы и двигатели - Часть 1: Номинальные давления, номинальные рабочие объемы и номинальные скорости» (Стандарт номинальных параметров промышленных насосов)
3) DIN 24313:2019 Гидравлическая энергия жидкости - Методы испытаний насосов
4) ISO 9906:2012 «Поршневые двигатели внутреннего сгорания - Производительность» (подходит для испытаний производительности приводных двигателей промышленных насосов)



5. Основные преимущества стенда для испытания промышленных гидравлических насосов SSCH160-6000-10000 160 кВт



1) Возможность испытаний в установившемся режиме при высокой нагрузке: Динамометр мощностью 160 кВт поддерживает работу в установившемся режиме от 0 до 10 000 об/мин с точностью управления крутящим моментом ±0,2% FS. Он может проводить испытания промышленных гидравлических насосов при высоком давлении 50 МПа в установившемся режиме в течение 72 часов подряд, адаптируясь к моделированию рабочих условий «24-часовой непрерывной работы» насосов машин для литья под давлением.



2) Глубокая адаптация к промышленному высокому давлению: Гидравлический насос класса 50 МПа + группа предохранительных клапанов высокого давления, охватывающая требования к испытаниям основных промышленных плунжерных насосов высокого давления (35-70 МПа), может точно фиксировать тенденцию снижения объемной эффективности насоса при высоком давлении, обеспечивая поддержку данных для выбора гидравлических систем промышленного оборудования;



3) Преимущества энергосбережения и снижения затрат: При эффективности ретрансляции энергии более 85% система восстанавливает примерно 136 кВтч электроэнергии в час при полной нагрузке 160 кВт, экономя более 60% годовых затрат на электроэнергию по сравнению с традиционными испытательными стендами с резистивной нагрузкой. Это особенно подходит для серийного контроля качества и длительных испытаний на долговечность промышленных насосов.



4) Моделирование нескольких промышленных рабочих условий: Модуль нагрузки поддерживает переключение в трех режимах: перелив высокого давления (металлургическое прессование), пропорциональное дросселирование (зажим литья под давлением) и нагрузка большой нагрузки (подъем в горнодобывающей промышленности). Испытания производительности насоса в различных промышленных сценариях могут быть завершены без замены оборудования.



5) Адаптивность к промышленному цеху: Система частотно-регулируемого привода имеет защиту IP54 и принудительное водяное охлаждение, что делает ее адаптируемой к пыльным и изменяющимся температурам условиям промышленных цехов. Она также поддерживает интеграцию протокола Modbus с системой MES цеха, обеспечивая связь данных испытаний с системой управления производством.



6) Высоконадежная конструкция: Основные компоненты динамометра изготовлены из прочных материалов промышленного класса (например, подшипники промышленной серии SKF для тяжелых условий эксплуатации), с годовым временем технического обслуживания ≤30 часов; трехступенчатая система фильтрации масляного бака снижает износ гидравлического насоса и продлевает срок службы испытательного оборудования.



6. Области применения системы стенда для испытания промышленных гидравлических насосов SSCH160-6000-10000 160 кВт



1) Испытания гидравлических насосов для тяжелых машин для литья под давлением: Ориентируясь на плунжерные насосы высокого давления 35-50 МПа в машинах для литья под давлением, этот тест измеряет характеристики давления-расхода и объемную эффективность в условиях зажима/впрыска пресс-формы, чтобы обеспечить стабильность формования литых изделий.



2) Проверка гидравлической системы металлургического оборудования: Адаптируется к гидравлическим насосам 40-60 МПа, используемым в металлургических прессах и прокатных станах, имитирует высокотемпературные условия и условия большой нагрузки и проверяет надежность работы насоса при высоком давлении, долговечность и возможности предупреждения неисправностей;



3) Контроль качества гидравлических насосов горнодобывающего оборудования: Обеспечьте заводскую калибровку производительности для основных гидравлических насосов (30-50 МПа) экскаваторов и погрузчиков, проверьте чувствительность к нагрузке и возможности защиты от загрязнения и обеспечьте доступность оборудования в суровых условиях добычи;



4) Испытания судового палубного оборудования: Для гидравлических насосов 30-40 МПа, используемых в судовых якорных лебедках и лебедках, крутящий момент и эффективность проверяются в условиях низкой скорости и большой нагрузки, чтобы соответствовать требованиям надежности судостроительной промышленности;



5) Исследования и разработки и улучшение промышленных гидравлических насосов: Обеспечьте исследования и разработки и испытания насосов средней и большой мощности 80-200 кВт для производителей гидравлических насосов, оптимизируйте конструкцию уплотнения высокого давления насоса и конструкцию распределительной пластины и повысьте конкурентоспособность продукции.



7. Список моделей стенда для испытания промышленных гидравлических насосов



Модель	Основная конфигурация (электрический динамометр)	Максимальная скорость испытаний	Адаптировать давление гидравлического насоса
SSCH11-15000-35000	11 кВт, 7 Нм	35000 об/мин	≤30 МПа
SSCH22-15000-30000	22 кВт, 14 Нм	30000 об/мин	≤35 МПа
SSCH37-15000-25000	37 кВт, 24 Нм	25000 об/мин	≤40 МПа
SSCH55-15000-20000	55 кВт, 35 Нм	20000 об/мин	≤50 МПа
SSCH80-6000-15000	80 кВт, 127 Нм	15000 об/мин	≤40 МПа
SSCH110-6000-12000	110 кВт, 175 Нм	12000 об/мин	≤45 МПа
SSCH160-6000-10000	160 кВт, 255Нм	10000 об/мин	≤50 МПа
SSCH220-6000-8000	220 кВт, 350 Нм	8000 об/мин	≤60 МПа
SSCH315-3000-6000	315 кВт, 501 Нм	6000 об/мин	≤70 МПа
Примечание	Поддержка настройки мощности, скорости и модулей нагрузки в соответствии с потребностями клиентов (например, добавление камеры с высокой температурой окружающей среды и модуля испытаний на защиту от загрязнения)





•Доставка: Стандартные модели поставляются в течение 55 дней (производственный цикл для оборудования средней мощности короче 160 кВт); индивидуальные модели поставляются в течение 55-110 дней (включая международную логистику и помощь в таможенном оформлении, а также список таможенной декларации специально для оборудования средней мощности). Также доступен «модульный установочный комплект» (с предварительно подключенными основными линиями, сокращающий время установки на месте до 2 дней).



•Послепродажное обслуживание: На основные компоненты (динамометр, фланцы крутящего момента) предоставляется гарантия на один год, и мы предоставляем пожизненную двуязычную техническую поддержку на китайском и английском языках (время ответа ≤ 4 часа). Запасные части отправляются внутри страны в течение 24 часов и доставляются за границу в течение 7 дней. Мы также предоставляем бесплатное 1,5-дневное обучение операторов (включая специальное руководство по тестированию двигателей средней мощности) и поддержку удаленной отладки (на компьютере, включая руководство по конфигурации модульного решения).
