SSCD560-1800-4000 560 кВт 0,15% Точность измерений Опрос оси и трансмиссии транспортного средства Система испытательной скамейки электрического динамитора

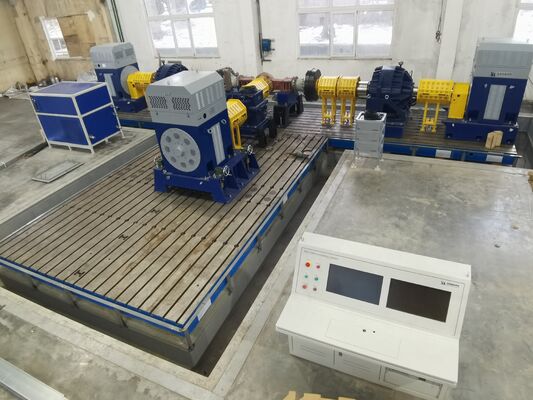

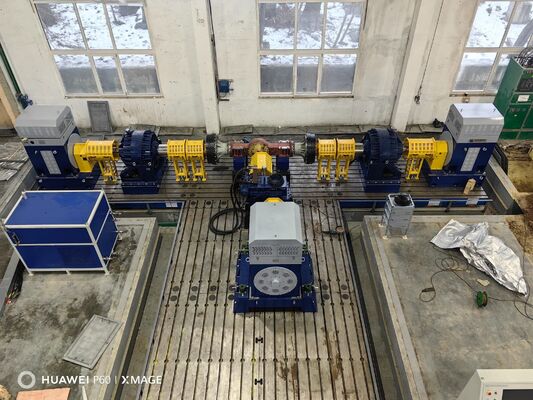

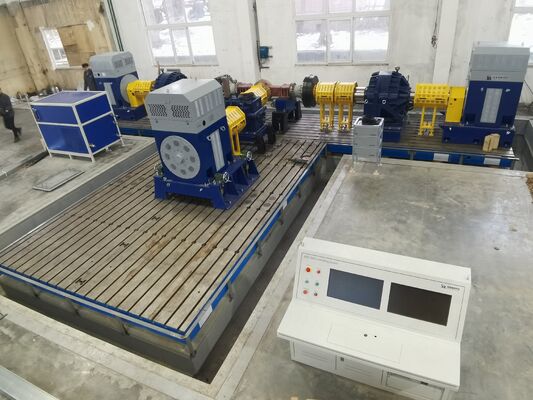

SSCD560-1800-4000 Система испытательного стенда электрического динамометра для автомобильных осей

1. ыQC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля” ось Электрический динамометрический испытательный стенд Описание компонентов

SSCD560-1800-4000 QC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля” ось Электрический динамометрический испытательный стенд - это первоклассная комплексная платформа для испытаний, разработанная специально для испытаний автомобильных осей мощностью 560 кВт и высокопроизводительных тяжелонагруженных трансмиссионных систем. Эта система объединяет основные модули, такие как мощный приводной динамометр, тяжелонагруженный нагрузочный динамометр, ультрапрецизионный фланцевый датчик крутящего момента, интеллектуальная система измерения и управления, а также высокомощный симулятор аккумулятора. Она всесторонне охватывает потребности в проверке экстремальных характеристик, сверхдлительных испытаниях на долговечность и оценке надежности в экстремальных условиях осей для сверхтяжелых коммерческих автомобилей, специальных военных автомобилей и крупной инженерной техники, предоставляя комплексное и высокоточное решение для инноваций в области исследований и разработок сверхмощных осей и испытаний высокопроизводительной продукции.QC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля”Основные характеристики

АвтомобильнаяыQC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля”Технические показатели

АвтомобильнаяыQC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля”Оснащен двумя динамометрами SSCD560-1800-4000 для привода и нагрузки, каждый блок имеет номинальную мощность 560 кВт, крутящий момент 2970 Нм, номинальную скорость 1800 об/мин и максимальную скорость 4000 об/мин. Он может точно имитировать характеристики привода и нагрузки сверхтяжелых транспортных средств в экстремальных условиях эксплуатации, таких как подъем по крутому склону, движение с высокой нагрузкой на высокой скорости и аварийное торможение. Он всесторонне охватывает полнофункциональные испытания осей сверхтяжелых коммерческих автомобилей, специальных военных автомобилей и крупной инженерной техники и подходит для строгой проверки реакции, такой как мгновенный удар высокого крутящего момента и изменение скорости на высокой скорости в экстремальных дорожных условиях.

2) Высокоточная система измерения высшего уровня с ведущей в отрасли точностью данных: Использование высокоточного фланцевого датчика крутящего момента HBM с точностью 0,08% FS, разрешением по скорости 0,01 об/мин и динамическим откликом ≤0,5 мс; в сочетании с флагманским анализатором мощности Seelong с базовой точностью ≤0,01%, в сочетании с многомерной системой сбора данных сверхвысокой точности (точность температуры ±0,2℃, охват частоты вибрации 2 Гц-30 кГц), обеспечивающей точный сбор данных на уровне микросекунд и углубленный интеллектуальный анализ ключевых параметров, таких как крутящий момент, мощность, температура, вибрация, давление и деформация.

3) Сверхстабильная конструкция системы с экстремальной совместимостью: Системы инверторов Siemens используют технологию векторного управления высшего уровня, отличающуюся пятью уровнями защиты, и совместимы с широким диапазоном входного напряжения 380 В-500 В, поддерживая стабильную работу даже при высоких нагрузках; симулятор аккумулятора поддерживает сверхширокий выход напряжения 50-2000 В и сверхвысокий ток ≥1500 А, совместим с 12 типами моделей аккумуляторов (включая специальные модели аккумуляторов) и имеет эффективность рекуперации энергии ≥94%, удовлетворяя потребности в согласовании мощности сверхмощных осей и различных специальных трансмиссионных систем, одновременно максимизируя энергосбережение и снижение потребления.

4) Конструкция для тяжелых условий эксплуатации, обеспечивающая безопасность и стабильность: Регулируемый монтажный кронштейн имеет сверхширокий регулируемый диапазон высоты центра 350-800 мм, увеличивая грузоподъемность до ≥2000 кг, а погрешность плоскостности монтажной поверхности составляет ≤0,01 мм/м; Чугунная плита HT450 сверхвысокой прочности в сочетании с сотовой многослойной вибропоглощающей структурой и конструкцией демпфирования шума эффективно противодействует сильным вибрациям, возникающим при испытаниях на сверхвысокой скорости и сверхвысоком крутящем моменте; Полностью закрытый взрывозащищенный и устойчивый к давлению защитный кожух имеет встроенные высококачественные звукопоглощающие и шумопонижающие материалы, которые работают совместно с системой для достижения тройной защиты, учитывая потребности в максимальной безопасности, эффективном снижении шума и отводе тепла.

5) Флагманская конфигурация для интеллектуального измерения и управления, эффективная и интеллектуальная работа: Система измерения и управления XLP-1000 оснащена промышленным компьютером Xeon (память 128 ГБ + SSD 4 ТБ), а специализированное программное обеспечение поддерживает многоканальный синхронный сбор данных, 3D-визуализацию данных, анализ данных с помощью ИИ и создание пользовательских отчетов; станция смазки имеет интеллектуальное регулирование потока с замкнутым контуром, контроль качества масла, несколько ранних предупреждений и функции автоматической защиты, а четырехконтурная независимая конструкция охлаждения чиллера точно адаптирована к потребностям в охлаждении каждого основного модуля, значительно снижая ручное вмешательство и реализуя интеллектуальные и эффективные процессы тестирования.

4. SSCD560-1800-4000

АвтомобильнаяыQC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля” применимо к максимальной выходной мощности, трансмиссии с сверхвысоким крутящим моментом, эффективности трансмиссии и сверхдлительным испытаниям на долговечность осей сверхтяжелых коммерческих автомобилей, таких как сверхтяжелые тягачи, большие карьерные самосвалы и сверхдлинные прицепы, охватывая проверку производительности и заводские испытания различных осей, таких как сверхтяжелые ведущие оси, усиленные рулевые оси и тяжелонагруженные опорные оси.Диномометр ИПослепродажное обслуживаниеСтенд СистемаОбласть Применения 1) Область сверхтяжелых коммерческих автомобилей: применимо к максимальной выходной мощности, трансмиссии с сверхвысоким крутящим моментом, эффективности трансмиссии и сверхдлительным испытаниям на долговечность осей сверхтяжелых коммерческих автомобилей, таких как сверхтяжелые тягачи, большие карьерные самосвалы и сверхдлинные прицепы, охватывая проверку производительности и заводские испытания различных осей, таких как сверхтяжелые ведущие оси, усиленные рулевые оси и тяжелонагруженные опорные оси.2) Область специальных высокопроизводительных автомобилей:

специализированные испытания осей для специальных высокопроизводительных автомобилей, таких как специальные военные автомобили, крупногабаритные инженерные спасательные автомобили и сверхбольшие экскаваторы, отвечающие требованиям оценки надежности и стабильности при сверхвысоком крутящем моменте, сверхдлительной продолжительности и чрезвычайно сложных условиях работы, а также адаптирующиеся к проверке предельных характеристик в суровых рабочих условиях.3) Область исследований и разработок и инноваций в области высокопроизводительных осей:

Мы предоставляем ведущим компаниям по производству осей и национальным исследовательским институтам первоклассные платформы для исследований и разработок и испытаний, поддерживаем высокопроизводительные индивидуальные решения для испытаний, такие как инновации в конструкции осей сверхвысокой мощности, оптимизация и согласование трансмиссионных систем, а также исследования и разработки технологий энергосбережения и повышения мощности, и помогаем технологии осей достичь международного передового уровня.4) Авторитетная область высокопроизводительных испытаний:

Мы соответствуем национальным и ведущим международным стандартам испытаний и предоставляем высокостандартные услуги по испытаниям на соответствие для продуктов с осями сверхвысокой мощности национальным авторитетным органам контроля качества и международным органам сертификации, охватывая все аспекты высокопроизводительных испытаний, включая безопасность, экологичность, экстремальную долговечность и адаптируемость к экстремальным условиям работы.5.

SSCD560-1800-4000 Автомобильная

ось Электрический динамометрический испытательный стенд Справочный стандартыQC/T 533－2020 “Сборка ведущей оси коммерческого автомобиля” QC/T 534－2020 “Показатели оценки стендовых испытаний для ведущей оси автомобиля” GB/T 23920-2024 “Строительная техника - Оси”

JB/T 5929-1991 “Методы испытаний на надежность для ведущей оси строительной техники”
JB/T 10634-2023 “Электрический динамометр”
6
. Система испытательного стенда электрического динамометра для автомобильных осей
Модель

СписокМодельМощность (кВт)Крутящий момент (Нм)

оставкаСтандартные модели поставляются в течение 90 дней, а индивидуальные модели - в течение 120-150 дней (включая международную логистику и помощь в таможенном оформлении). Доставка включает в себя полный комплект оборудования, инструкции по установке, руководство по эксплуатации, сертификат калибровки, список запасных частей и другую полную документацию. Поддерживается установка и ввод в эксплуатацию на месте.

Послепродажное обслуживание1) Гарантийное обслуживание: На основные компоненты (динамометр, фланцевый датчик крутящего момента, система преобразователя частоты) предоставляется гарантия 1 год, и неисправные компоненты будут отремонтированы или заменены бесплатно в течение гарантийного периода.2) Техническая поддержка: Предоставляется пожизненная двуязычная (китайский и английский) техническая поддержка со временем ответа ≤4 часов; поддерживается удаленная отладка (на основе компьютера), руководство по конфигурации модульных решений и онлайн-ответы на технические вопросы.

3) Услуги обучения: Мы предоставляем 2 дня бесплатного обучения эксплуатации на месте, охватывающего установку оборудования, настройку параметров, тестирование рабочих условий, анализ данных и ежедневное техническое обслуживание, чтобы гарантировать, что пользователи свободно владеют системой.

8.

FAQ

В: Каков минимальный объем заказа для нашего сотрудничества?

О: Мы поддерживаем небольшие пробные заказы из 1 шт. для товаров на складе.

В: Как я могу узнать больше о продуктах? О: Пожалуйста, оставьте свой адрес электронной почты, и мы вышлем вам электронный образец книги.

В: Каковы ваши условия оплаты?
О: Обычно депозит 30% T/T, оплата в полном объеме перед отправкой.
В: Каково время выполнения моих заказов?
О: Производственный цикл динамометров составляет 6-8 недель, производственный цикл датчиков - 2-3 недели, по другим продуктам, пожалуйста, свяжитесь с нами.
В: Как мы получаем общее решение испытательного стенда?
О: Оставьте нам свой адрес электронной почты, наш технический персонал свяжется с вами для обсуждения подробного плана.
В: Могу ли я приехать, чтобы посетить вашу фабрику?
О: Конечно, вы всегда можете приехать с визитом.
9. Наши сертификаты
