SSCD500-1500/3800 Система динамометрического испытательного стенда трансмиссионного типа
1. Обзор системы динамометрического испытательного стенда трансмиссионного типа SSCD500-1500/3800

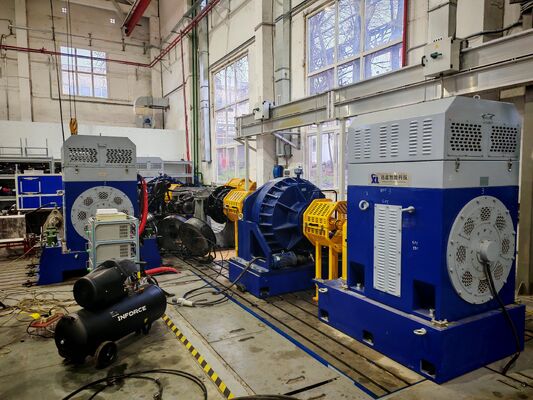

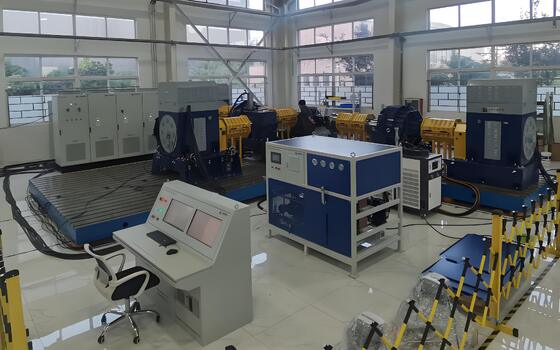

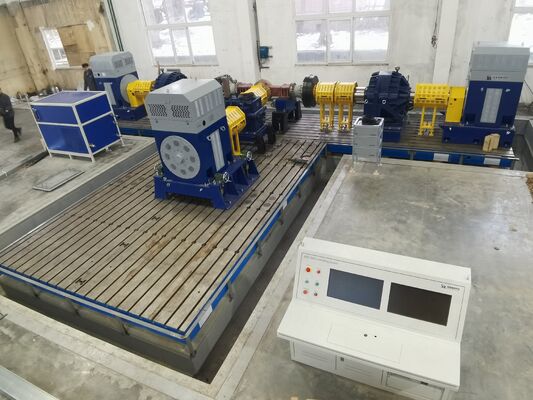

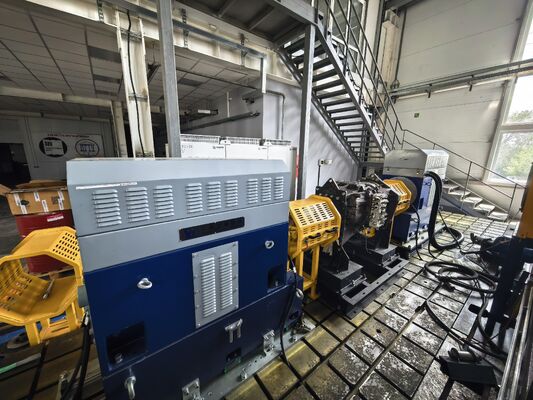

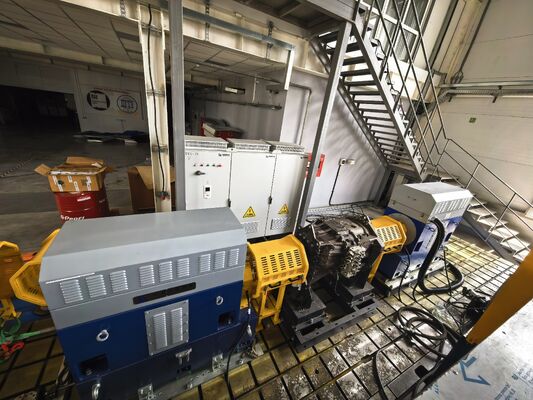

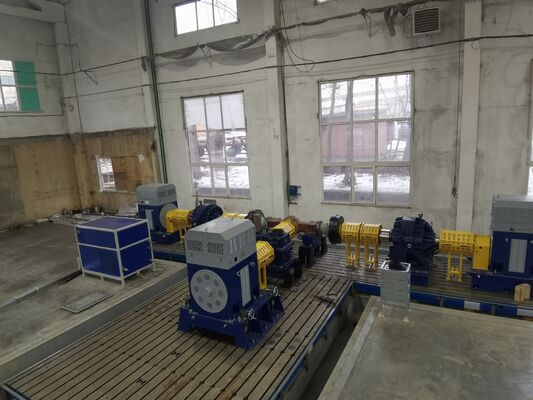

Динамометрический испытательный стенд трансмиссионного типа SSCD500-1500/3800 представляет собой профессиональную интегрированную испытательную платформу, предназначенную дляпередача инфекциистроительной техники класса 500 кВт, тяжелых коммерческих автомобилей и спецтехники. Система объединяет основные компоненты, такие как приводной динамометр, нагрузочный динамометр, коробка передач, высокоточный датчик крутящего момента, система преобразователя частоты, интеллектуальный блок измерения и управления, многоканальный модуль сбора данных, система охлаждения и смазки, и может выполнять полноценные испытания, такие как калибровка производительности трансмиссии, определение эффективности трансмиссии, испытание на усталостную прочность, проверка надежности и т. д. Она обеспечивает поддержку высокоточных и стабильных стендовых испытаний для исследований и разработок, проверки качества производства и утверждения типа трансмиссии для тяжелых условий эксплуатации. системы.
2. SSCD500-1500/3800 Тип трансмиссии Система динамометрического испытательного стенда Описание основных компонентов
| Имя компонента |
ОсновнойТтехническийПпараметры |
Бренд |
| Приводной динамометр SSCD500-1500/3800 |
Номинальная мощность 500кВт; Номинальный крутящий момент 3183Нм; Номинальная скорость 1800 об/мин, максимальная скорость 3800 об/мин; Поддерживает постоянный крутящий момент, постоянную скорость, управление с замкнутым контуром постоянной мощности; Время динамического отклика ≤10 мс |
Зелонг |
| Динамометр нагрузки SSCD500-1500/3800 |
Номинальная мощность 500кВт; Номинальный крутящий момент 3183Нм; Номинальная скорость 1800 об/мин, максимальная скорость 3800 об/мин; Точность контроля крутящего момента ≤± 0,05% полной шкалы; Рассеяние тепла в цикле водяного охлаждения |
Зелонг |
| Коробка передач |
Коэффициент уменьшения 1:3,0; Номинальный выходной крутящий момент ≥9000 Нм; Входная скорость 1800 об/мин, выходная скорость 600 об/мин; Трехступенчатая конструкция привода с твердой поверхностью зуба; Принудительная смазка под давлением; Высокая точность соосности; Рабочий шум ≤75 дБ |
Зелонг |
| Высокоточный крутящий фланец |
Диапазон 0–6000 Нм/0–10 000 Нм опционально; Точность измерения 0,05% полной шкалы; Разрешение скорости вращения 0,1 об/мин; Скорость динамического отклика ≤1 мс |
ХБМ |
| Система преобразователя частоты |
Серия ABB ACS880, входное трехфазное напряжение переменного тока 380–480 В; Рабочая частота 50-60Гц; Используйте технологию прямого управления крутящим моментом; Он имеет множество защитных устройств от перегрузки по току, перенапряжения и перегрева. |
АББ |
| XLP-2000 Интеллектуальная система измерения и управления |
Оборудован промышленным компьютером IPC710, процессором I7, памятью 32 ГБ, твердотельным накопителем 1 Т; Оснащен специальным программным обеспечением для измерения и контроля; Поддержка индивидуального редактирования условий труда и автоматического вывода отчетов. |
Зелонг |
| Система сбора данных |
Встроенные модули измерения температуры, вибрации и шума; Диапазон измерения температуры от -40 до 200°С, точность ±0,5°С; Диапазон приема вибрации: 10 Гц-10 кГц |
Зелонг |
| Регулируемая монтажная база |
Диапазон регулировки высоты центра 250-650 мм; Номинальная грузоподъемность ≥1500 кг; Плоскость установки ≤0,02 мм/м |
Зелонг |
| Чугунная пластина высокой жесткости. |
Материал HT300, прочность на разрыв ≥350 МПа; Сотовая амортизирующая структура; Ошибка плоскостности ≤0,02 мм/м |
Зелонг |
| Муфты для высоких нагрузок |
Максимальная совместимая скорость ≥6000 об/мин; Номинальный крутящий момент ≥ 10 000 Нм; Эластичная конструкция буфера; Износостойкий и антикоррозионный материал. |
Зелонг |
| Защитная крышка |
Полностью закрытая защитная конструкция; Взаимосвязь с оборудованием для обеспечения автоматического отключения; Встроенные звукопоглощающие и шумоподавляющие материалы. |
Зелонг |
| Промышленный охладитель |
Холодопроизводительность системы соответствует 500 кВт; Точность регулирования температуры ±2°С; Двойные контуры охлаждения, совместимые с тестируемым динамометром и проверяемой коробкой передач соответственно. |
Зелонг |
| Автоматическая смазочная масляная станция |
Давление питания 0,3-0,6МПа; Регулируемая скорость потока; Контроль температуры масла 30-60°С; Встроенная фильтрация масла и функция сигнализации уровня масла. |
Зелонг |
3. Технические параметры электрического динамометра SSCD500-1500/3800 мощностью 500 кВт.
| Категории параметров |
Технические индикаторы |
| Номинальная мощность привода динамометра |
500кВт |
| Номинальный крутящий момент приводного динамометра |
3183 Нм |
| Номинальная скорость привода динамометрического стенда |
1800 об/мин |
| Передаточное число коробки передач |
1:3,0 |
| Максимальный выходной крутящий момент |
≥9000 Нм |
| Номинальная выходная скорость |
600 об/мин |
| Точность контроля крутящего момента нагрузочного динамометра |
0,05% полной шкалы |
| Диапазон крутящего момента фланца |
0-10000Нм |
| Точность измерения крутящего момента фланца |
0,05% полной шкалы |
| Входное напряжение системы преобразователя частоты |
Трехфазный переменный ток 380 В-480 В |
| Диапазон регулировки высоты центра монтажного основания |
250-650 мм |
| Монтажная базовая номинальная нагрузка |
≥1500 кг |
| Материал чугунной пластины |
ХТ300 |
4.Основные преимущества системы динамометрического испытательного стенда типа трансмиссии SSCD500-1500/3800
1) Высокий выходной крутящий момент для тяжелых условий испытаний.
Оснащенный двойным приводом и нагрузочным динамометром мощностью 500 кВт в сочетании с коробкой передач 1:3,0, выходной крутящий момент системы превышает 9000 Нм, что идеально соответствует требованиям испытаний с высоким крутящим моментом на низкой скорости для коробок передач строительной техники, тяжелых грузовиков и внедорожных карьерных машин.
2) Высокоточные измерения обеспечивают надежные результаты испытаний.
Благодаря импортным высокоточным крутящим фланцам HBM точность измерения до 0,05% полной шкалы, быстрый динамический отклик в сочетании с профессиональным анализом мощности и многомерным сбором данных позволяют точно фиксировать ключевые параметры, такие как крутящий момент, мощность, температура, вибрация и т. д.
3) Стабильный и долговечный, с поддержкой длительных испытаний на долговечность.
Инверторная система представляет собой серию ABB ACS880, оснащенную технологией прямого управления крутящим моментом, широкими возможностями адаптации напряжения, множеством электрических защит и может выдерживать 7 непрерывных 24-часовых испытаний на долговечность с превосходной эксплуатационной стабильностью оборудования.
4) Редуктор имеет прочную конструкцию и длительный срок службы.
Трехступенчатая передача с твердой поверхностью зуба, принудительная смазка, высокоточная соосная сборка, плавная работа в условиях высокого крутящего момента, низкий уровень шума, минимальный износ и отсутствие необходимости частого технического обслуживания для длительного использования.
5) Интеллектуальное управление упрощает операции тестирования.
Система измерения и управления XLP-2000 может настраивать условия испытаний, отслеживать состояние работы в режиме реального времени, автоматически сохранять данные и формировать отчеты об испытаниях; Система смазки и охлаждения автоматически контролирует температуру и обеспечивает полную интеллектуальную защиту.
5.SSCD500-1500/3800 Тип трансмиссии Области применения системы динамометрического испытательного стенда
1) Тяжелый коммерческий автомобильпередача инфекциитестирование: Стендовые испытания работоспособности, эффективности, долговечности и надежности трансмиссий большегрузных автомобилей, автобусов, самосвалов и т.п.
2) Испытания строительной техники и специальных транспортных средств: Испытания трансмиссий в сборе для погрузчиков, экскаваторов, горнодобывающей техники и внедорожников.
3)Силовой агрегатпроверка системных исследований и разработок: Исследования и разработки продукции, согласование параметров и стендовые сертификационные испытания для производителей трансмиссий и научно-исследовательских институтов.
4) Проверка качества на заводе: проверка узлов трансмиссии в автономном режиме, проверка герметичности, проверка работы на холостом ходу/нагрузке, проверка работоспособности переключения.
6.SSCD500-1500/3800 Тип передачи Стандарты системы динамометрического испытательного стенда
QC/T 568-2019 Методы испытаний автомобильных коробок передач
QC/T 569-2019 Критерии оценки стенда для испытаний автомобильных коробок передач
QC/T 533-2020 Методы испытаний ведущих мостов транспортных средств
QC/T 534-2020 Критерии оценки стенда для испытания ведущего моста транспортного средства
ГБ/Т 23920-2024 «Ось для строительной техники»
JB/T 5929-1991 Методы испытаний надежности ведущих мостов строительной техники
JB/T 10634-2023 «Динамометр электрический»
7.Тип трансмиссии Список моделей системы динамометрического испытательного стенда
|
Модель
|
Номинальная мощность (кВт)
|
Номинальный крутящий момент (Нм)
|
Номинальная скорость (об/мин)
|
Максимальная скорость (об/мин)
|
Диапазон постоянной мощности (об/мин)
|
Диапазон постоянного крутящего момента (об/мин)
|
Точность измерения крутящего момента
(% полной шкалы)
|
|
СССК15-1000/4500
|
15
|
143
|
1000
|
4500
|
1000-4000
|
0-1000
|
0,05
|
|
SSCD22-1000/4500
|
22
|
210
|
1000
|
4500
|
1000-4000
|
0-1000
|
0,05
|
|
СССК30-1000/4500
|
30
|
286
|
1000
|
4500
|
1000-4000
|
0-1000
|
0,05
|
|
СССК45-1000/4000
|
45
|
430
|
1000
|
4000
|
1000-3800
|
0-1000
|
0,05
|
|
SSCD60-1000/4000
|
60
|
573
|
1000
|
4000
|
1000-3800
|
0-1000
|
0,05
|
|
SSCD75-1000/4000
|
75
|
716
|
1000
|
4000
|
1000-3800
|
0-1000
|
0,05
|
|
SSCD90-1000/3500
|
90
|
859
|
1000
|
3500
|
1000-3000
|
0-1000
|
0,05
|
|
СССК110-1000/3500
|
110
|
1050
|
1000
|
3500
|
1000-3000
|
0-1000
|
0,05
|
|
СССК160-1000/3500
|
160
|
1528
|
1000
|
3500
|
1000-3000
|
0-1000
|
0,05
|
|
СССК200-1000/3300
|
200
|
1910 год
|
1000
|
3300
|
1000-2600
|
0-1000
|
0,05
|
|
СССК250-1000/3300
|
250
|
2387
|
1000
|
3300
|
1000-2600
|
0-1000
|
0,05
|
|
СССК300-1000/3300
|
300
|
2865
|
1000
|
3300
|
1000-2600
|
0-1000
|
0,05
|
|
СССК30-1500/5000
|
30
|
191
|
1500
|
5000
|
1500-5000
|
0-1500
|
0,05
|
|
СССК45-1500/5000
|
45
|
286
|
1500
|
5000
|
1500-5000
|
0-1500
|
0,05
|
|
SSCD60-1500/5000
|
60
|
382
|
1500
|
5000
|
1500-5000
|
0-1500
|
0,05
|
|
SSCD90-1500/5000
|
90
|
573
|
1500
|
5000
|
1500-5000
|
0-1500
|
0,05
|
|
СССК132-1500/4500
|
132
|
840
|
1500
|
4500
|
1500-4500
|
0-1500
|
0,05
|
|
СССК160-1500/4500
|
160
|
1019
|
1500
|
4500
|
1500-4500
|
0-1500
|
0,05
|
|
СССК200-1500/4000
|
200
|
1273
|
1500
|
4000
|
1500-4000
|
0-1500
|
0,05
|
|
СССК250-1500/4000
|
250
|
1592 г.
|
1500
|
4000
|
1500-4000
|
0-1500
|
0,05
|
|
СССК300-1500/3800
|
300
|
1910 год
|
1500
|
3800
|
1500-3800
|
0-1500
|
0,05
|
|
SSCD315-1500/3800
|
315
|
2005 г.
|
1500
|
3800
|
1500-3800
|
0-1500
|
0,05
|
|
СССК350-1500/3800
|
350
|
2228
|
1500
|
3800
|
1500-3800
|
0-1500
|
0,05
|
|
СССК400-1500/3800
|
400
|
2546
|
1500
|
3800
|
1500-3800
|
0-1500
|
0,05
|
|
СССК450-1500/3800
|
450
|
2865
|
1500
|
3800
|
1500-3800
|
0-1500
|
0,05
|
|
СССК500-1500/3800
|
500
|
3183
|
1500
|
3800
|
1500-3800
|
0-1500
|
0,05
|
|
СССК560-1500/3800
|
560
|
3565
|
1800 г.
|
3800
|
1500-3800
|
0-1500
|
0,05
|
Поддерживает индивидуальные услуги: диапазон скоростей, диапазон крутящих моментов, функции программного обеспечения для тестирования и специальные решения по адаптации к окружающей среде могут быть настроены в соответствии с требованиями.
8. Доставка и послепродажная поддержка.
Службы доставки
1) Стандартные модели: Доставка в течение 90 дней (включая предварительное тестирование перед доставкой, чтобы обеспечить быструю установку по прибытии).
2) Индивидуальные модели: Доставка в течение 90–120 дней, включая международную логистику и дистрибуцию в основные регионы мира, включая Европу, Америку, Юго-Восточную Азию и Ближний Восток (доступны варианты морской / наземной транспортировки, включая надежную упаковку, влагостойкую и антикоррозийную обработку).
3) Вспомогательные услуги: Мы предоставляем полные сертификационные документы CE и ISO и сертификаты происхождения, а специальный специалист по логистике будет следить за всем процессом, чтобы помочь с таможенным оформлением и обеспечить безопасную и своевременную доставку крупного оборудования на объект.
Послепродажная поддержка
1) Гарантийные обязательства:Гарантия 1 год на основные компоненты (динамометр, динамометрический фланец), пожизненное обслуживание; бесплатные услуги по устранению неполадок и ремонту в течение гарантийного срока, за исключением повреждений, вызванных человеческой ошибкой.
2) Техническая поддержка:Круглосуточная двуязычная (английская и китайская) служба, время ответа ≤ 4 часов.
3) Услуги по установке, вводу в эксплуатацию и обучению.: Пользователь несет ответственность за базовую установку на месте. Seelong направит двух профессиональных технических специалистов для оказания помощи на месте (включая размещение и калибровку оборудования, а также спецификации трубопровода/линии); ввод оборудования в эксплуатацию будет полностью осуществлен нами (включая тестирование при включении, калибровку параметров и тестирование связи системы); Будет предоставлено 3-дневное бесплатное профессиональное обучение эксплуатации (охватывающее работу оборудования, настройку параметров, ежедневное обслуживание и устранение неполадок), чтобы гарантировать, что операторы имеют навыки использования крупногабаритного оборудования.
4) Удаленное обслуживание: поддерживает удаленную отладку через компьютер, обновление системы и руководство по настройке модульных решений, быстро решая технические проблемы во время использования и сводя к минимуму потери из-за простоев.
